E-R 모델 기반 설계 (2)

주 키 (primary key)

관계 집합에서의 주 키

개체 집합 내에서 개체들을 구분할 때 주 키가 필요하듯, 관계 집합 내에서 관계들을 구분할 때도 주 키 필요
그런데, 관계 집합이라는 것 자체가 개체들의 영향을 받으므로, 관계 집합의 주 키는 각 개체들이 가진 주 키들의 합집합이라고 할 수 있음.

pk(E_1) ~\cup~ pk(E_2) ~\cup~ \cdots ~\cup~ pk(E_n)

만약 관계 집합이 아래 그림과 같이 추가적인 속성들을 가지면, 해당 관계 집합의 주 키는 각 개체들이 가진 주 키들과 추가적인 속성들의 합집합이라고 할 수 있음.

pk(E_1) ~\cup~ pk(E_2) ~\cup~ \cdots ~\cup~ pk(E_n) ~\cup~ \{a_{1,} \cdots a_{n}\}

만약 주 키의 속성 이름이 개체1에도 있고 개체2에도 있다면, 속성을 구별할 수 있도록 이름을 다시 지어야 함.
만약 어떤 개체가 여러 관계들에서 나타나면, 해당 개체의 이름 대신 해당 개체의 역할 이름을 사용
집합 기호로 표기한 앞의 두 케이스 모두 관계 집합의 슈퍼키를 형성

이진 관계 집합의 경우, 대응 카디널리티를 고려해 주 키를 결정할 수 있음

다대다 관계의 경우, 각 개체별 주 키의 합집합이 관계집합의 주 키가 될 수 밖에 없음.
- 왜? A 개체와 B 개체가 다대다로 연결된 경우, 관계 테이블에서는 A의 주 키와 B의 주 키가 함께 있어야만 “관계 인스턴스(어떤 A 튜플과 어떤 B 튜플이 연결되었는지)”를 유일하게 구분할 수 있기 때문에 그 합집합이 관계 릴레이션의 주 키가 됨.
일대다, 다대일 관계의 경우, ‘다’에 해당하는 쪽이 최소성을 가진 슈퍼키, 즉 주 키라고 할 수 있음
일대일 관계의 경우, 어느 한쪽의 주 키가 최소성을 가진 슈퍼키가 됨.

비이진 관계 집합의 경우,

카디널리티 제약 조건이 없으며 각 개체별 주 키의 합집합이 곧 관계 집합의 주 키가 된다.
카디널리티 제약 조건이 있으면 해석이 더 복잡해지게 됨. 따라서 비이진 관계에 대해서는 화살표가 최대 한 개만 나오도록 제한해 해석의 여지를 줄임.

예를 들어, 관계 R이 개체 E1, E2, E3, E4와 연결되어 있고 화살표가 E3와 E4로 각각 향하는 상황을 가정해보자.

mermaid

erDiagram
    E1 ||--|| R : " "
    E2 ||--|| R : " "
    R ||--|{ E3 : " "
    R ||--|{ E4 : " "

이 경우 우리는 두 가지 해석을 할 수 있다.

E1, E2 개체의 특정 조합은 최대 하나의 E3, E4와 연관될 수 있다. 따라서 관계 R의 주 키는 E1, E2 주 키의 합집합으로 볼 수 있다.
E1, E2, E3 개체의 특정 조합은 최대 하나의 E4와 연관될 수 있다. 또, E1, E2, E4 개체의 특정 조합은 최대 하나의 E3와 연관될 수 있다. 따라서 관계 R의 주 키는 E1, E2, E3 주 키의 합집합 하나, 그리고 E1, E2, E4 주 키의 합집합 하나가 후보 키가 될 수 있다.

단, 이러한 해석이 너무 어렵기 때문에 우리는 함수 종속을 쓸 수 있다.

약한 개체 집합

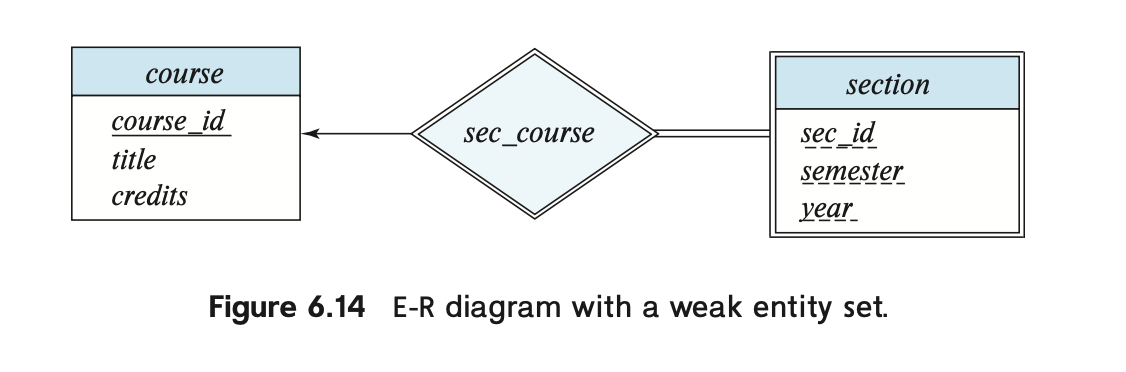

다음과 같은 개체-관계 모형이 있다고 가정해보자.

Section(강의) 개체
Course(수업) 개체
section 엔티티 집합과 course 엔티티 집합 사이에 sec.course라는 관계 집합(relationship set)이 있음.

Section(강의) 개체는 과목 식별자(course id), 학기(semester), 연도(year), 섹션 식별자(section identifier)를 이용해 유일하게 식별함. “이 섹션은 어떤 과목에 속하느냐”라는 정보를 직접 가지고 있음

그런데, Course(수업) 개체로 연결된 sec.course라는 별도의 관계(relationship)도 존재하므로, “이 섹션이 어떤 과목에 속하는지”가 중복되어 있음.

이를 해결하는 방법으로…

section 개체에서 course_id 속성을 아예 제거하고 sec_id, year, semester만 저장
그 대신 “어떤 course에 속해 있는 섹션인가?”를 약한 엔티티 관계(identifying relationship)로만 표현하도록 함.
이렇게 하면 section은 더 이상 자기만의 완전한 식별자(기본 키)가 없게 되므로, 부모 엔티티(course)의 기본 키와 section에서 자체적으로 구분하기 위한 몇몇 속성(예: 분반 번호, 연도, 학기 등)을 합쳐서 “(부모 + 부분 식별자)” 형태로 섹션을 유일하게 식별하게 됨.
이처럼 자기만의 PK 없이 부모의 PK에 존재적으로 의존하는 엔티티가 ‘약한 엔티티(weak entity)’라고 함.

즉 이 예시를 다시 보자면

course는 강한 개체 (strong entity), section은 약한 개체 (weak entity)가 된다
sec.course는 course와 section 간의 관계이며, section이 어떤 course에 속해 있는지를 식별하도록 하는 식별 관계
약한 엔티티 section의 주 키(primary key) = 식별 엔티티(course)의 기본 키인 course_id + 분반을 구별하기 위한 식별자(여기서는 sec_id, year, semester)

약한 엔티티 그리기

약한 엔티티 집합은 이중 사각형(double rectangle)으로 표기하고, 그 안에 식별자(discriminator) 속성은 점선으로 밑줄.
약한 엔티티와 강한 엔티티를 이어 주는 식별 관계 집합은 이중 마름모(double diamond)로 표시
약한 엔티티는 식별 관계에 전체 참여(total participation) 하므로, 관계선을 이중선(double line)으로 그립니다.

중복 속성 제거하기

E-R 모델로 데이터베이스를 설계할 때, 먼저 어떤 엔티티 집합(예: instructor, department)을 둘지 결정하고, 각 엔티티 집합에 어떤 속성들을 포함할지 선택한다.

여러 엔티티 집합을 설계하다 보면, 같은 속성이 여러 엔티티에 겹쳐서 들어가는 상황이 발생할 수 있는데, 이러한 중복은 일반적으로 바람직하지 않다.

예시 : instructor와 department

instructor 개체: ID, name, dept_name, salary
department 개체: dept_name, building, budget

department 엔티티에서 dept_name은 기본 키이므로, instructor가 동일한 dept_name 속성을 갖고 있는 것은 중복이다.

이를 해결하기 위해 inst_dept라는 관계 집합을 정의하고, instructor와 department 간의 연결(“어떤 강의자가 어떤 학과에 속하는가?”)을 관계로 표현한다.

그러면 instructor 엔티티에서 dept_name 속성을 제거해도, 관계를 통해 학과 정보를 연결할 수 있다.

만약 한 강의자가 오직 하나의 학과에만 속한다면, 실제 관계형 스키마를 만들 때 instructor 테이블에 dept_name을 다시 추가(외래 키 형태)할 수도 있다.
그러나 한 강의자가 여러 학과에 속할 수 있는 경우에는, 별도의 관계 테이블 inst_dept로 분리해야 한다.

따라서 엔티티 간의 관계를 속성으로 단순히 넣는 대신, 명시적인 ‘관계’(relationship)로 표현하면 중복을 줄이고 데이터 구조를 유연하게 유지할 수 있음.

예시: section과 time_slot

section 개체가 time_slot_id를 직접 속성으로 갖고 있을 경우, time_slot의 기본 키가 중복되어 나타나는 문제가 생긴다.
이를 제거하기 위해 sec_time_slot이라는 관계 집합을 둬서, 분반과 시간 슬롯을 연결한다.

예시: section과 classroom

마찬가지로, 교실(classroom) 개체의 속성들(building, room_number 등등)을 section 개체의 속성으로 직접 넣는 대신, sec_class라는 관계 집합을 만들어 중복을 없앤다.

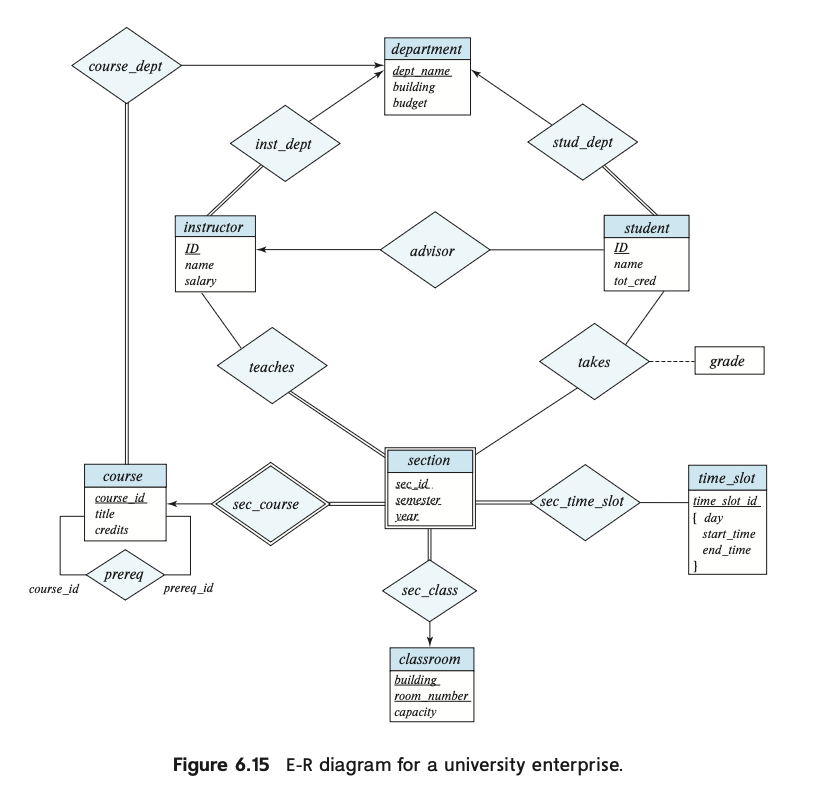

예시: 대학 전체의 ERD

위의 예시들을 포괄해서 대학 전체의 ERD를 보면 다음 그림과 같다.

최종 개체 집합과 해당 속성들을 정리해보면 다음과 같다.

	<개체>
	•	department: (dept_name), building, budget
	•	course: (course_id), title, credits
	•	instructor: (ID), name, salary
	•	section: (course_id, sec_id, semester, year)
	•	student: (ID), name, tot_cred
	•	time_slot: (time_slot_id), {(day, start_time, end_time)}

	<관계>
	•	stud_dept: student와 department 연결
	•	teaches: instructor와 section 연결
	•	takes: student와 section 연결 (여기에는 grade라는 기술(descriptive) 속성이 있다)
	•	course_dept: course와 department 연결
	•	sec_course: section과 course 연결
	•	sec_class: section과 classroom 연결
	•	sec_time_slot: section과 time_slot 연결
	•	advisor: student와 instructor 연결
	•	prereq: course와 course(선수 과목) 연결

이 E-R 다이어그램은 본문에서 제시된 대학 데이터베이스 사례를 모두 반영하되, 관계형 스키마에서 속성으로 처리되던 것 중 일부가 명시적인 ‘관계’로 표현됨에 따라, 중복 속성과 불필요한 제약을 피하고 더 명확한 구조를 갖게 되었다. 이를 통해 불필요한 속성 중복이나 잘못된 가정(예: 한 instructor는 반드시 하나의 학과만 속해야 하는지 등)을 더 유연하고 명시적으로 표현할 수 있게 되었다.

관계형 스키마로 변환하기

강한 개체집합 (1)

단순 속성을 지닌 경우

강한 개체 집합은 독자적인 기본 키를 가지며, 이를 관계 스키마로 변환할 때 해당 기본 키가 테이블의 기본 키가 된다.
ex) student 엔티티의 ID가 기본 키 → 실제 테이블에서도 student(ID, name, tot_cred) 형태로 변환됨.

강한 개체집합 (2)

복합 속성을 지닌 경우

복합 속성은 하위 속성들로 분해하여 테이블의 여러 컬럼으로 매핑한다.
“원래 복합 속성 이름” 자체를 별도의 속성으로 두지는 않는다.
예제 : name → first_name, middle_initial, last_name

다중값 속성을 지닌 경우

다중값 속성은 새로운 테이블을 만들어서 관리한다.

이 테이블은 (엔티티의 기본 키) + (다중값 속성)을 기본 키로 삼고, (엔티티 테이블)과 외래 키 관계를 맺는다.
예: instructor에 phone_number라는 다중값 속성이 있으면 → instructor_phone(ID, phone_number) 테이블을 별도로 만든다.

복합 + 다중값 속성

ex) instructor 엔티티에 복합 속성(name, address 등)과 다중값 속성(phone_number)이 동시에 있을 경우를 가정해보자.
복합 속성은 하위 속성으로 분해해 본 테이블(instructor)에 넣고,
다중값 속성은 별도 테이블(instructor_phone)로 만들어서 여러 전화번호를 관리한다.

엔티티에 기본 키 1개 + 다중값 속성 1개만 있는 경우

이처럼 속성이 거의 없고, 다중값 속성만 있는 엔티티의 경우, 실제로는 (기본 키만 있는) 본 테이블과 (기본 키 + 다중값 속성) 테이블만 만들어지는 형태가 된다.
스키마가 단순화되는 이점이 있지만, 외래 키가 늘어나면서 발생하는 이슈도 있다.

time_slot 예시

time_slot_id가 기본 키, day, start_time, end_time이 복합 혹은 다중값 속성인 경우, 한 테이블(time_slot)로 구성할 수도 있고, 경우에 따라 별도의 테이블로 분할할 수도 있다.
논리적 제약(예: 같은 시간 슬롯에 겹치지 않게 하는 제약)을 어떻게 다룰지는 모델링 및 구현 단계에서 결정한다.

약한 개체집합

약한 개체 집합은 독자적인 완전한 기본 키가 없음.

대신 강한 개체 집합의 기본 키와 자신의 식별자를 결합하여 기본 키를 만든다.

따라서 이를 스키마로 변환할 때는, (1) 약한 엔티티의 속성들 + (2) 강한 엔티티의 기본 키를 모두 포함하는 테이블(릴레이션)을 만든다.

외래 키 제약 설정

약한 개체 스키마에는, 강한 엔티티 집합의 기본 키를 참조하는 외래 키를 설정하여, 각 약한 엔티티 레코드가 대응되는 강한 엔티티 레코드와 매핑되도록 한다.

예시: section의 스키마 표현

section은 약한 엔티티: sec_id, semester, year라는 식별자 속성(=discriminator)을 가지고 있음.
course는 강한 엔티티: course_id가 기본 키.

따라서 section의 스키마 표현은 ⇒ section (course_id, sec_id, semester, year)

여기서의 기본 키: (course_id, sec_id, semester, year)
course_id는 course 스키마의 기본 키를 참조하는 외래 키.

관계 집합

관계 집합 R에 참여하는 각 엔티티 집합의 기본 키 + 관계 집합 자체가 갖는 기술(설명) 속성들을 합쳐서 테이블(릴레이션)로 만든다.
이 때, 관계 집합의 ‘기본 키’(주 키)는 다중 참여 양상에 따라 결정된다(예: 다대일 관계에서는 ‘N’쪽 엔티티의 기본 키만으로도 충분).
생성된 관계 스키마에는, 참여하는 엔티티 집합(스키마) 각각을 가리키는 외래 키를 설정한다.
- 예: advisor(i_ID, s_ID) → i_ID는 instructor(ID), s_ID는 student(ID)를 참조.

밑의 그림을 예시로 보면서 생각해보자.

advisor 관계 집합의 경우

다중값 속성이나 기술 속성이 없고, 오직 instructor.ID, student.ID만 가져와서 advisor(i_ID, s_ID)를 만든다.
관계가 ‘student→instructor’로 many-to-one이면, 기본 키는 s_ID.

다대일(many-to-one) 관계인 경우

예: sec_course, sec_time_slot , sec_class 등.
이는 다중값 속성 처리를 단순화(최적화)함으로써 생긴 트레이드오프로, 이후 섹션에서 더 다룰 예정

time_slot 특이 케이스

time_slot 엔티티가 다중값 속성을 사용해, 테이블 변환 시 하나의 릴레이션으로만 만들었더니, 해당 릴레이션과 sec_time_slot 사이에 외래 키를 설정하기 곤란해지는 문제가 발생.
이들 관계의 기본 키는 두 엔티티 중 하나의 기본 키만 쓰면 되며, 나머지는 외래 키로 처리하거나, 관계가 갖는 다른 속성이 있으면 함께 포함한다.
또한 이전 장들에서 sec_course, sec_time_slot 같은 스키마가 보이지 않은 것은, 설계 최적화 과정에서 이런 관계 스키마들이 다른 스키마에 흡수되거나, 규칙에 따라 병합/제거될 수 있었기 때문이다.

스키마의 중복성

“약한 엔티티를 강한 엔티티에 연결하는 관계”는 실제 관계형 스키마 설계에서 굳이 따로 테이블로 만들 필요가 없다.
관계 다이어그램(E-R) 상에서 명시되긴 하지만, 관계형 DB로 전환 시에는 약한 엔티티 테이블이 이미 강한 엔티티의 키를 포함하므로, 관계 스키마를 제거해도 문제 없다.
즉, 중복을 방지하기 위해 이러한 관계 테이블을 스키마에서 제외하거나 약한 엔티티 테이블에 병합하는 것이 일반적이다.

스키마의 결합

때로는 관계집합과 개체집합 간의 결합도 시도해 볼 수 있다.

다대일 관계 & 한 쪽 개체의 전체 참여

엔티티 A에서 엔티티 B로 가는 다대일 관계 집합 AB에서, 만약 A가 전체 참여라면, (1) A 스키마와 (2) AB 스키마를 하나의 스키마로 합칠 수 있다.

이렇게 합치면, A 스키마에는 AB 스키마의 속성이 추가로 들어가고, 관계 스키마는 더 이상 독립적으로 존재할 필요가 없어진다.

일대일(1:1) 관계

서로가 일대일 관계인 경우, 관계 스키마를 두 엔티티 스키마 중 어느 한쪽이든 합칠 수 있다. (주로 전체 참여인 쪽 엔티티에 합치는 경우가 많다.)

부분 참여라도 병합 가능

NULL 값으로 표현할 수 있다면, 부분 참여 관계도 병합할 수 있다. (해당 관계가 없는 엔티티의 경우, 그 관계 속성에 NULL을 넣음)

외래 키 제약 처리

관계 스키마에 있던 외래 키 중 “병합된” 엔티티 스키마를 참조하던 것은 필요 없어지거나, 암묵적으로 엔티티 스키마 속성에 흡수된다. 다른 한쪽 엔티티 스키마를 참조하는 외래 키 제약은 남아 있어야 하므로, 합쳐진 스키마에 그대로 적용된다.

예시

inst_dept를 instructor에 병합 → instructor 스키마: {ID, name, dept_name, salary}
stud_dept를 student에 병합 → student 스키마: {ID, name, dept_name, tot_cred}
sec_class, sec_time_slot 등을 section에 병합 → section 스키마: {course_id, sec_id, semester, year, building, room_number, time_slot_id}

ERD : 확장 개념

기본적인 E-R 모델로 대부분의 데이터베이스 기능을 표현할 수 있지만, 일부 데이터베이스의 경우 확장된 개념을 사용하면 더 적절하게 모델링할 수 있다.

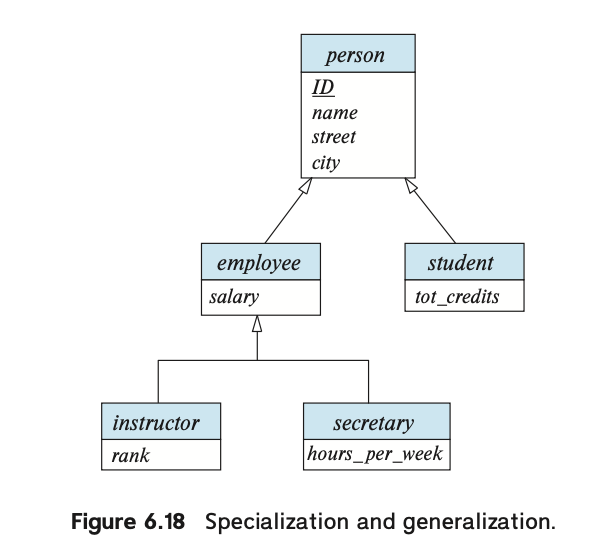

구체화

엔티티 집합을 세분화하는 과정을 의미

ex. person 을 employee (직원) & student (학생) 로 세분화
- 각 하위 그룹은 person의 모든 속성을 공유하면서, 추가적인 속성을 가질 수 있음
• 예를 들어:
  • employee 엔티티는 salary(급여) 속성을 추가적으로 가질 수 있음
  • student 엔티티는 tot_cred(총 학점) 속성을 추가적으로 가질 수 있음

  - student (학생)는 다시 graduate(대학원생) 및 undergraduate(학부생)로 세분화
	  • graduate(대학원생) → office_number(사무실 번호) 속성을 가짐
	  • undergraduate(학부생) → residential_college(기숙사 소속) 속성을 가짐

	- 직원도 instructor(강사) 와 secretary(비서) 로 세분화
		•	instructor(강사) → rank(직급) 속성을 가짐
		•	secretary(비서) → hours_per_week(주당 근무시간) 속성을 가짐

실제 스키마를 다듬기 위해 구체화를 여러 번 적용할 수도 있다.

즉, 하나의 엔티티(person)는 여러 개의 특수화된 엔티티 집합에 속할 수도 있음.

ERD에서 구체화는 ISA 관계로 표현됨.

ex. Instructor "ISA" Employee : Instructor는 Employee의 하위 유형이라는 의미!

또한 구체화는 두 가지의 형태로 나타낼 수 있는데, 이를 실제로 그려보면 다음과 같다.

겹치는 특수화 (Overlapping Specialization)

하나의 엔티티가 여러 개의 특수화된 엔티티 집합에 속할 수 있음
예: Person → Employee & Student (동시에 가능)

분리된 특수화 (Disjoint Specialization)

하나의 엔티티는 단 하나의 특수화된 엔티티 집합에만 속할 수 있음
예: Employee → Instructor 또는 Secretary (둘 중 하나만 가능)

일반화

구체화의 반대 개념.
여러 개의 하위 엔티티 집합을 하나의 상위 엔티티 집합으로 통합하는 Bottom-Up 방식
상위 수준 엔티티를 superclass, 하위 수준 엔티티를 subclass라고도 함.

ex. 강사와 비서
- 강사(instructor) 엔티티: instructor_id, instructor_name, instructor_salary, rank
- 비서(secretary) 엔티티: secretary_id, secretary_name,
secretary_salary, hours_per_wee

이 두 엔티티는 일부 속성(예: id, name, salary)이 동일하므로, 일반화를 적용하여 employee(직원)
엔티티 집합을 생성할 수 있음.

- employee는 higher-level(상위 수준) 엔티티 집합이 되고, instructor(강사) 및
secretary(비서)는 lower-level(하위 수준) 엔티티 집합이 된다.
- 이 과정에서 서로 다른 속성을 공통된 이름으로 통합하여 표현. 즉, instructor_id 및
secretary_id는 공통 속성 ID로 대체될 수 있습니다.

속성 상속

상위 수준 엔티티의 속성은 하위 수준 엔티티가 상속받는다. 또한 이는 여러 단계의 하위 수준 엔티티까지 확장될 수 있다.
하위 수준 엔티티는 상위 수준 엔티티가 참여하는 관계도 자동으로 상속한다. 이를 관계 상속 이라고 함.
특수화(Specialization) 또는 일반화(Generalization)를 통해 특정 부분이 설계되었더라도 결과는 동일!
단일 ISA 관계를 가지면 단일 상속, 여러 관계를 가지면 다중 상속

구체화/일반화에 대한 제약 조건

보다 정확한 모델링을 위해 구체화/일반화에 제약조건이 들어갈 수 있음.

완전 특수화(Total Specialization): 모든 상위 엔티티는 반드시 하위 엔티티에 속해야 함
부분 특수화(Partial Specialization): 일부 상위 엔티티는 하위 엔티티에 속하지 않을 수도 있음

이러한 제약은 삽입 및 삭제 연산에 영향을 줌

완전 특수화가 적용되면, 상위 엔티티를 추가할 때 하위 엔티티도 함께 추가해야 함
상위 엔티티를 삭제하면, 해당 하위 엔티티도 함께 삭제해야 함

이러한 개념을 통해 데이터 모델의 무결성(Integrity)을 유지하고, 논리적인 설계를 보장할 수 있음.

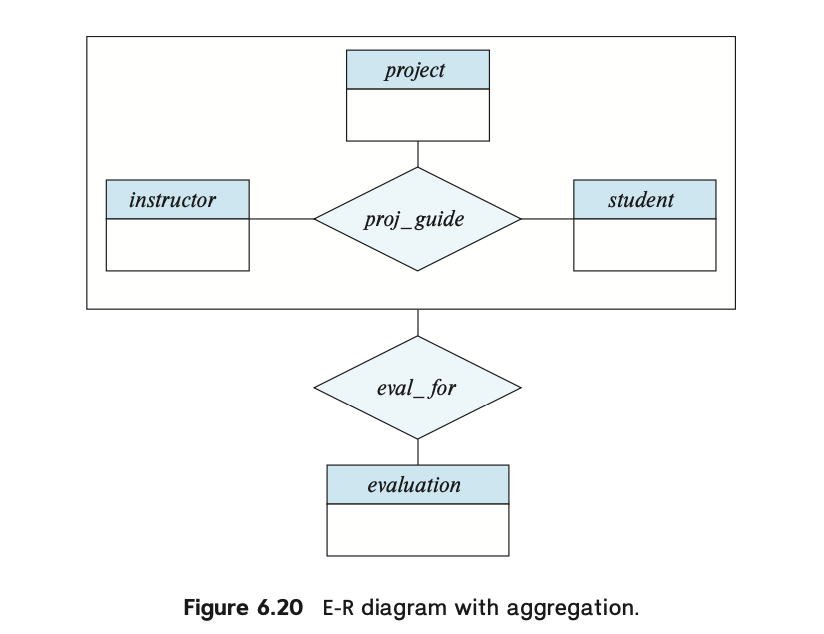

통합화

관계들 간의 관계를 표현하기 위해 쓰는 방법.

관계를 하나의 엔티티처럼 취급하여 새로운 관계를 설정한다.

이때의 이점은 다음과 같다.

중복 제거
모델 단순화 (4항 관계 → 2항 관계)
유연한 확장 가능

릴레이션 스키마로의 변환

여러가지 확장 개념들을 어떻게 릴레이션 스키마로 변환시킬지 알아보자.

일반화의 표현

방법 1: 상위 수준 엔티티에 대한 스키마 생성

상위 엔티티(person)의 스키마를 생성
각 하위 엔티티(employee, student)의 스키마를 생성.

단, 상위 엔티티의 기본 키(ID)를 포함해야 함

person (ID, name, street, city)
employee (ID, salary)
student (ID, tot_cred)

•	ID는 모든 하위 엔티티에서 기본 키(Primary Key) 역할
•	employee.ID 및 student.ID는 person.ID를 참조하는
외래 키(Foreign Key)

방법 2: 상위 엔티티 없이 하위 엔티티에 모든 속성 포함

단, 이 경우 전제가 필요함:

일반화가 분리형(Disjoint)이고 완전(Complete)할 경우에만 적용 가능
즉, 모든 상위 엔티티가 반드시 하위 엔티티 중 하나에 속해야 함

employee (ID, name, street, city, salary)
student (ID, name, street, city, tot_cred)

person 스키마를 따로 만들지 않고, 하위 엔티티에서 모든 속성을 포함
ID는 상위 엔티티(person)의 기본 키 역할

단점:

외래 키 문제

person을 참조하는 관계가 있을 경우, 참조할 단일 테이블이 없어 문제 발생
해결 방법: person 테이블을 유지하면서 최소한의 속성만 포함

데이터 중복 문제

한 사람이 employee와 student 모두에 속할 경우, name, street, city 값이 중복 저장됨

통합화의 표현

관계를 엔티티처럼 다루어 중복 문제를 해결
별도의 엔티티 생성 없이, 기존 관계를 활용하여 표현
