E-R 모델 기반 설계 (3)

ERD 설계의 쟁점

자주 하는 실수

1. 개체 집합의 주 키를 다른 개체 집합의 속성으로 사용하는 것
2. 관계 집합의 속성으로 관련 개체 집합의 주 키 속성을 지정하는 것
3. 다중값 속성이 필요한 상황에서 단일값 속성을 포함하는 관계를 사용

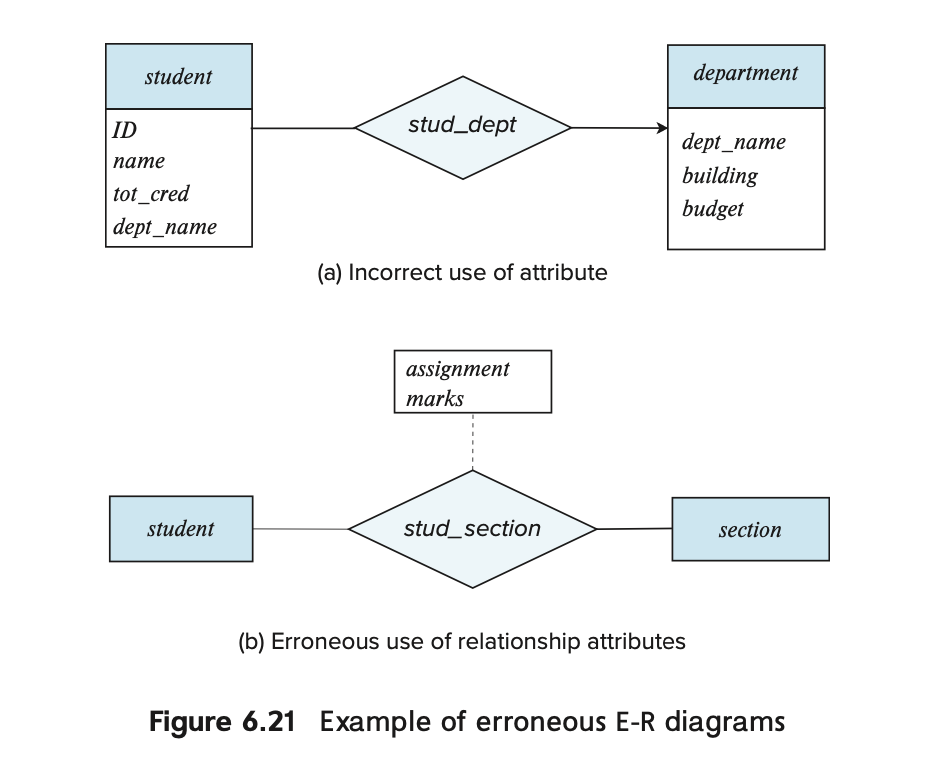

• (a) : 개체 집합 student의 주 키 dept_name를 다른 개체 집합 department의 속성으로 사용했다.
  • 속성 dept_name과 관계 stud_dept가 함께 있으면 정보가 중복될 수 있다.
• (b) : 학생이 특정 과목의 여러 과제(Assignment)에 대한 점수를 받는 경우, 과제(assignment)와 점수(marks)를 관계(relationship)인 takes의 속성으로 추가함.
  • 학생(Student)과 강의 섹션(Section) 간의 관계가 단 한 개의 과제만 저장할 수 있도록 제한됨.

• (b)의 오류를 잡는 2가지 방법

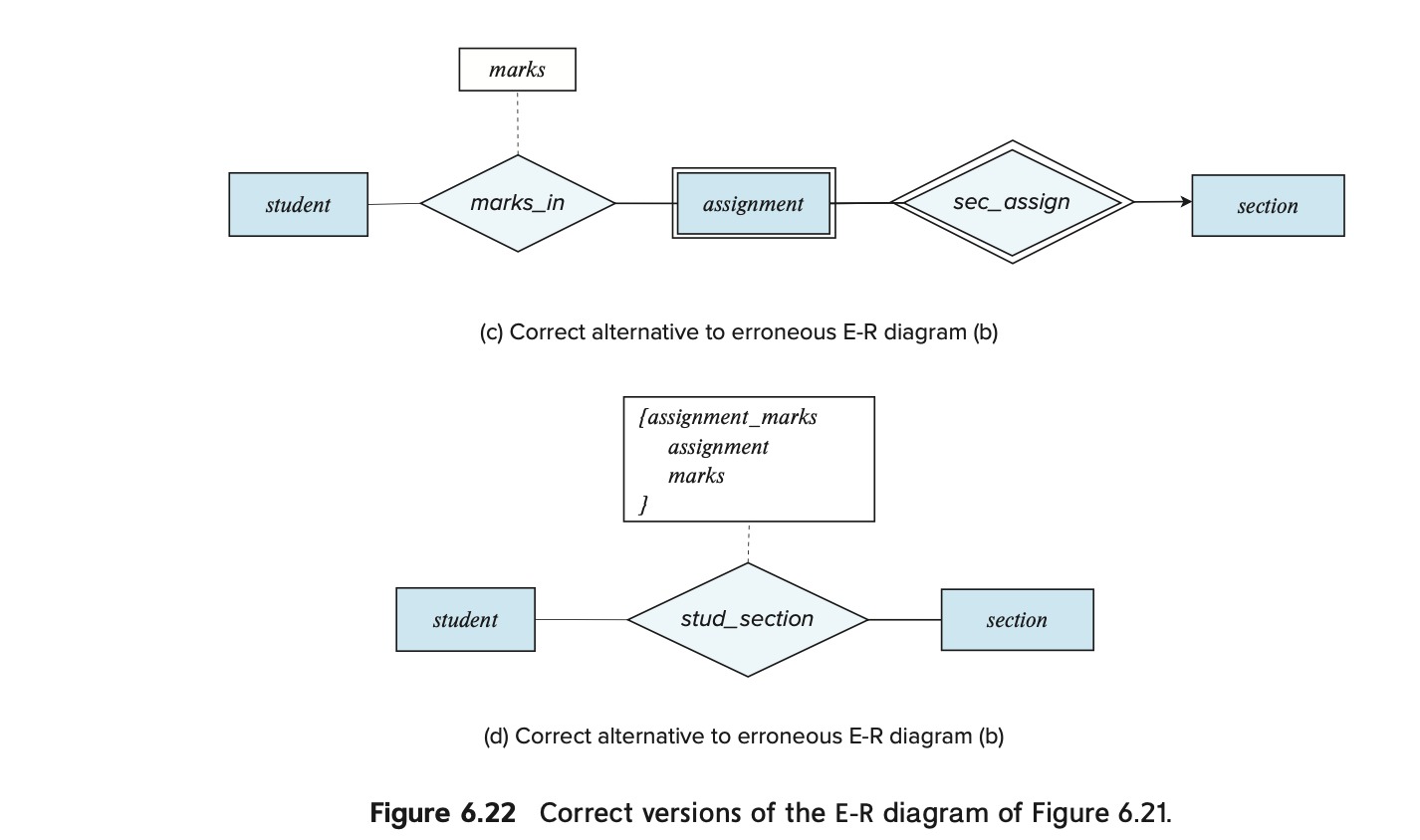

  • (1) 과제(Assignment)를 약한 개체(Weak Entity)로 모델링하고, 학생과 marks 관계 설정
  • (2) takes 관계에 복합 다중 값 속성 {assignment marks} 추가

추가적으로, ERD가 너무 커서 한 페이지에 모두 표시하기 어려울 경우, 여러 개의 부분으로 나누어 표현하는 것이 필요.

이때, 동일한 개체 집합을 여러 페이지에 나타내야 하는 경우, 첫 번째 등장하는 곳에서만 속성을 표시하고, 이후 등장하는 곳에서는 속성을 생략해야 한다.

이는 중복된 정보로 인해 발생할 수 있는 일관성 문제를 방지하기 위함이다.

개체 집합 vs 속성

어떤 정보를 ERD에 포함시키고자 할 때, 새로운 개체 집합으로 둘 것인지 아니면 원래 있던 개체 집합의 속성으로 둘 것인지 결정해야 할 때가 있다.

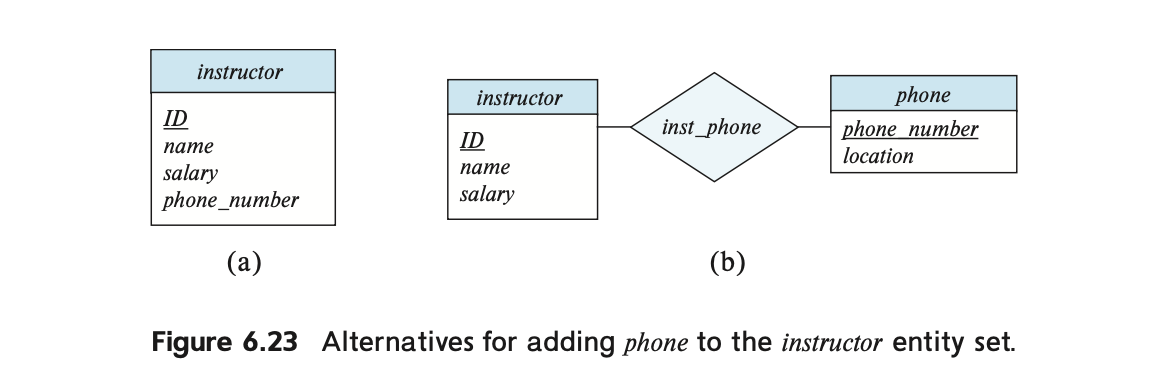

1. 강사(Instructor) 개체가 전화번호(phone number) 속성을 가진 경우
2. 전화(Phone)를 하나의 독립적인 개체로 간주한 경우

• 이 경우, 전화 개체는 전화번호(phone number)와 위치(location) 속성을 포함할 수 있다.

📌 속성을 개체로 취급하는 것과 속성 그대로 두는 것의 차이점

1️⃣ 전화번호를 속성(Attribute)으로 사용할 경우

• 강사는 정확히 하나의 전화번호만 가질 수 있음
• 다중 전화번호를 허용하려면 다중 값 속성(Multivalued Attribute)으로 설정해야 함

2️⃣ 전화번호를 개체(Entity)로 사용할 경우

• 강사는 여러 개의 전화번호(또는 0개)를 가질 수 있음
• 전화번호에 추가 정보(위치, 유형 등)를 저장할 수 있음
• 예: 전화 유형(Type: Mobile, IP Phone, Landline), 공유 여부(Shared Phone) 등

즉, 전화(Phone)를 개체로 모델링하면 더 일반적인 상황을 표현할 수 있으며, 추가 정보를 저장하기에 유리함.

📌 속성을 개체로 만들 수 없는 경우

예를 들어, 강사의 이름(Name)을 개체로 만드는 것은 적절하지 않음.

이름(Name)은 독립적인 개체로 보기 어렵기 때문에, 강사 개체의 속성으로 두는 것이 타당함.

📌 속성과 개체를 구분하는 기준은?

두 가지 질문이 자연스럽게 발생함:

1. 어떤 것은 속성(Attribute)으로 취급해야 하고, 어떤 것은 개체(Entity Set)로 만들어야 할까?
2. 그 차이는 무엇일까?

하지만 이 질문에 대한 단순한 정답은 없음. 속성과 개체의 구분은 모델링하려는 실제 세계(Real-World Enterprise)의 구조와 의미(Semantics)에 따라 달라짐.

개체 집합 vs 관계 집합

어떤 개체(Object)를 개체 집합(Entity Set)으로 표현해야 할지, 관계 집합(Relationship Set)으로 표현해야 할지 명확하지 않을 때가 있다.

예를 들어, 학생(Student)이 특정 강의 섹션(Section of a Course)을 수강하는 상황을 모델링한다고 하자.

• 방식 1: takes 관계 집합을 사용하여, 학생과 섹션 간의 관계를 나타낸다 (그림 6.15).
• 방식 2: 학생이 수강하는 각 강의에 대한 “수강 기록(course-registration record)” 개체를 만든다.
  • 이 개체를 registration(수강 기록) 개체 집합이라 하자.
  • 각 registration 개체는 정확히 하나의 학생(Student)과 하나의 섹션(Section)에 연결됨.
  • 따라서 두 개의 관계 집합이 필요하다 :
    1. section_reg → 수강 기록과 강의 섹션 간의 관계
    2. student_reg → 수강 기록과 학생 간의 관계

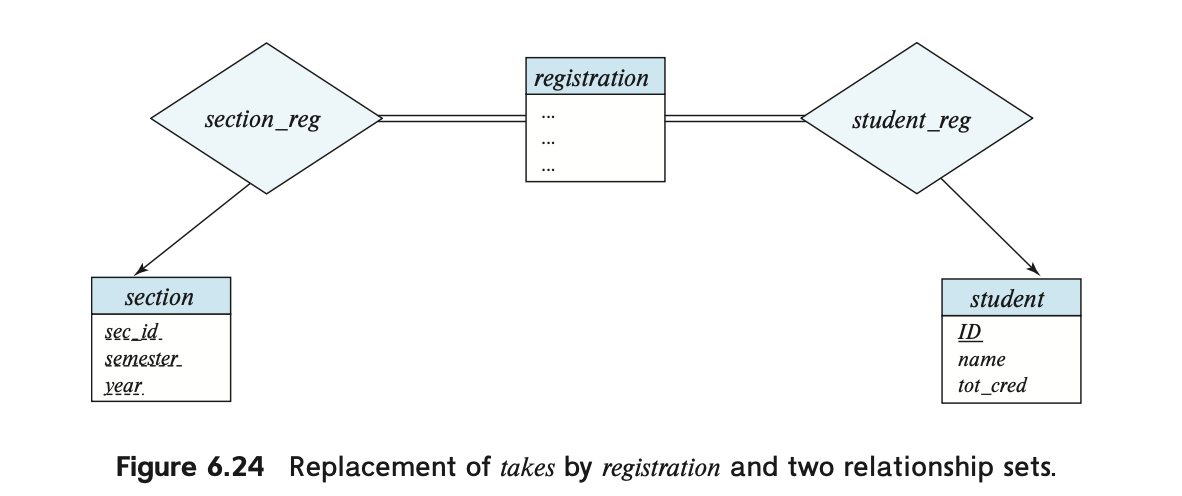

📌 위의 그림 6.24에서는 takes 관계를 제거하고, 대신 registration 개체와 두 개의 관계(section_reg, student_reg)를 사용하였다.

📌 registration 개체는 항상 학생과 강의 섹션에 연결되므로, 전체 참여(Total Participation)를 나타내기 위해 이중 선(Double Line)으로 표시됨.

📌 두 모델 비교: takes vs registration

📌 즉, takes 관계 집합이 더 단순하고 적절하지만, 추가 정보를 저장해야 한다면 registration 개체를 사용하는 것이 더 나을 수 있음.

📌 개체 집합(Entity Set)과 관계 집합(Relationship Set) 선택 가이드라인

❓ 언제 개체 집합을 만들고, 언제 관계 집합을 사용해야 할까?

✔ 일반적으로, “행동(Action)“을 나타내는 경우 관계 집합(Relationship Set)을 사용하는 것이 적절하다.

✔ 그러나, 행동(Action)에 추가 정보를 저장할 필요가 있다면, 해당 행동을 개체(Entity Set)로 모델링하는 것이 좋다.

✅ 예시:

• 학생이 강의를 수강하는 단순한 관계 → takes 관계 집합이 적절
• 수강 기록에 “등록 날짜, 학점, 등록 상태” 등의 정보를 저장해야 한다면 → registration 개체 집합이 더 나은 선택

이항 관계 vs 다항 관계

데이터베이스에서 **관계(Relationship)는 대부분 이항(Binary, 두 개의 개체 간 관계)**으로 표현된다. 하지만 다항(n-ary, n > 2) 관계가 더 적절해 보이는 경우도 있다.

예를 들어, 어린이(Child), 어머니(Mother), 아버지(Father) 간의 관계를 생각해 보자.

• 방법 1: parent라는 삼항(ternary) 관계를 만들어 어린이, 어머니, 아버지를 하나의 관계로 연결할 수 있다.
• 방법 2: 두 개의 이항(binary) 관계 mother와 father를 사용하여 어린이와 어머니, 어린이와 아버지를 개별적으로 연결할 수도 있다.

✔ 이항 관계(mother, father)를 사용하면, 어머니 정보를 알고 있지만 아버지 정보를 모를 경우에도 데이터를 저장할 수 있음.

✔ 반면, 삼항 관계(parent)를 사용하면 아버지 정보가 없는 경우 NULL 값이 필요하게 됨.

✅ 따라서 이항 관계를 사용하는 것이 더 나은 선택이다.

📌 다항(n-ary) 관계를 이항(Binary) 관계로 변환하는 방법

이항 관계만을 사용하도록 모든 다항(n-ary) 관계를 변환할 수 있음.

예를 들어, 세 개의 개체 집합 A, B, C가 존재하고, 이를 연결하는 삼항(ternary) 관계 R이 있다고 가정하자.

이 경우, 다음과 같이 변환할 수 있다:

1. 새로운 개체 집합 E를 생성 → E는 원래 삼항 관계 R을 표현하는 개체
2. 세 개의 이항 관계(RA, RB, RC)를 생성

• RA: E → A (many-to-one 관계)
• RB: E → B (many-to-one 관계)
• RC: E → C (many-to-one 관계)

📌 E 개체는 반드시 RA, RB, RC 관계에 모두 참여해야 한다(Total Participation).

📌 원래 R 관계에 속성이 있었다면, 이 속성은 E 개체의 속성으로 저장됨.

📌 새로운 E 개체를 식별할 수 있도록 고유한 ID(식별 속성)를 추가해야 함.

이 변환을 통해, 모든 다항(n-ary) 관계는 이항(Binary) 관계만으로 표현할 수 있음.

📌 다항(n-ary) 관계를 이항 관계로 변환하는 것이 항상 좋은 선택일까?

다항 관계를 이항 관계로 변환하는 것이 반드시 좋은 선택은 아님.

다음과 같은 단점이 있기 때문:

1. 설계 복잡성 증가

• 새로운 개체 E를 생성해야 하고, 이를 위한 추가적인 관계와 속성이 필요함.
• 디자인이 더 복잡해지고, 저장 공간이 더 많이 필요할 수 있음.

1. 데이터 표현이 더 어려워질 수도 있음

• 삼항 관계는 세 개의 개체가 동시에 연결됨을 직관적으로 보여줌.
• 이항 관계로 변환하면, 각 개체 간의 연관성을 명확하게 표현하기 어려울 수 있음.

1. 일부 제약 조건(Constraints)을 표현하기 어려움

• 예를 들어, R 관계에서 “각 (A, B) 쌍이 최대 하나의 C 개체와 연결될 수 있다”는 제약이 있다고 하자.
• 이를 이항 관계(RA, RB, RC)로 변환하면 이 제약을 동일하게 표현하기 어려움.

📌 예제: proj_guide 관계 (지도 교수, 학생, 프로젝트 간 관계)

proj_guide 관계는 교수(Instructor), 학생(Student), 프로젝트(Project) 간의 삼항 관계를 나타낸다.

이를 이항 관계로 단순히 분리할 경우 문제가 발생할 수 있다.

예제 데이터

• 교수 Katz가 Shankar 학생과 프로젝트 A를 진행
• 교수 Katz가 Zhang 학생과 프로젝트 B를 진행

✔ 단순히 이항 관계(Instructor-Project, Instructor-Student)로 변환하면, 교수 Katz가 A, B 프로젝트를 모두 진행하며 두 학생과 연결된다는 것만 표현됨.

✔ 그러나, Katz가 A 프로젝트에서는 Shankar와만, B 프로젝트에서는 Zhang과만 작업한다는 세부 정보를 표현할 수 없음!

✔ 즉, 삼항 관계를 무조건 이항 관계로 변환하면 정보 손실이 발생할 수도 있음.

✅ 따라서, proj_guide 관계는 삼항 관계로 유지하는 것이 더 적절함.

ERD의 대안

데이터 모델을 다이어그램으로 표현하는 것은 데이터베이스 스키마 설계에서 매우 중요한 과정!

데이터베이스를 설계하려면 데이터 모델링 전문가뿐만 아니라, 애플리케이션의 요구사항을 아는 도메인 전문가도 참여해야 한다. 하지만 도메인 전문가는 데이터 모델링에 익숙하지 않을 수 있으므로, 직관적인 다이어그램 표현이 중요하다.

따라서 이를 위해 ERD 외에도 쓸 수 있는 다양한 데이터베이스 표기법을 알아보자

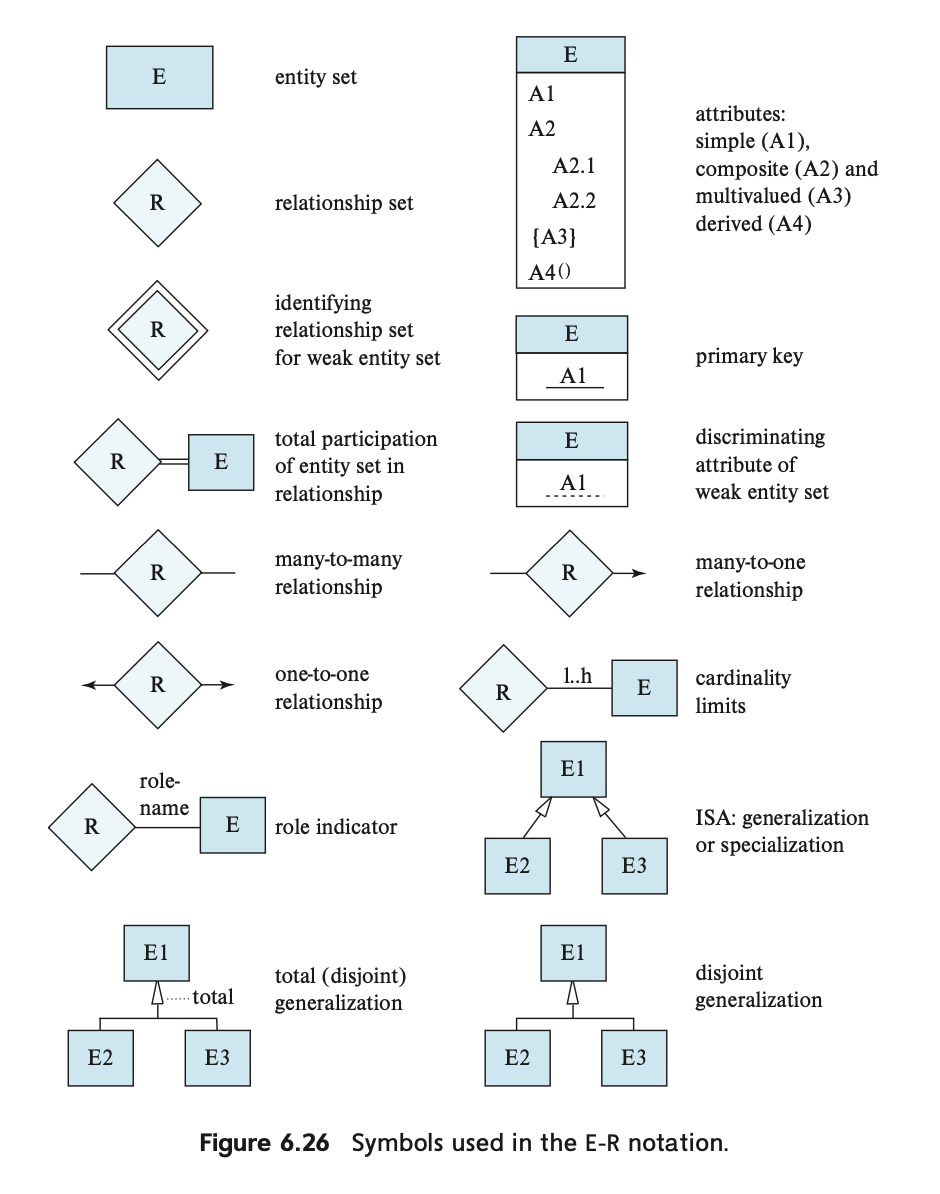

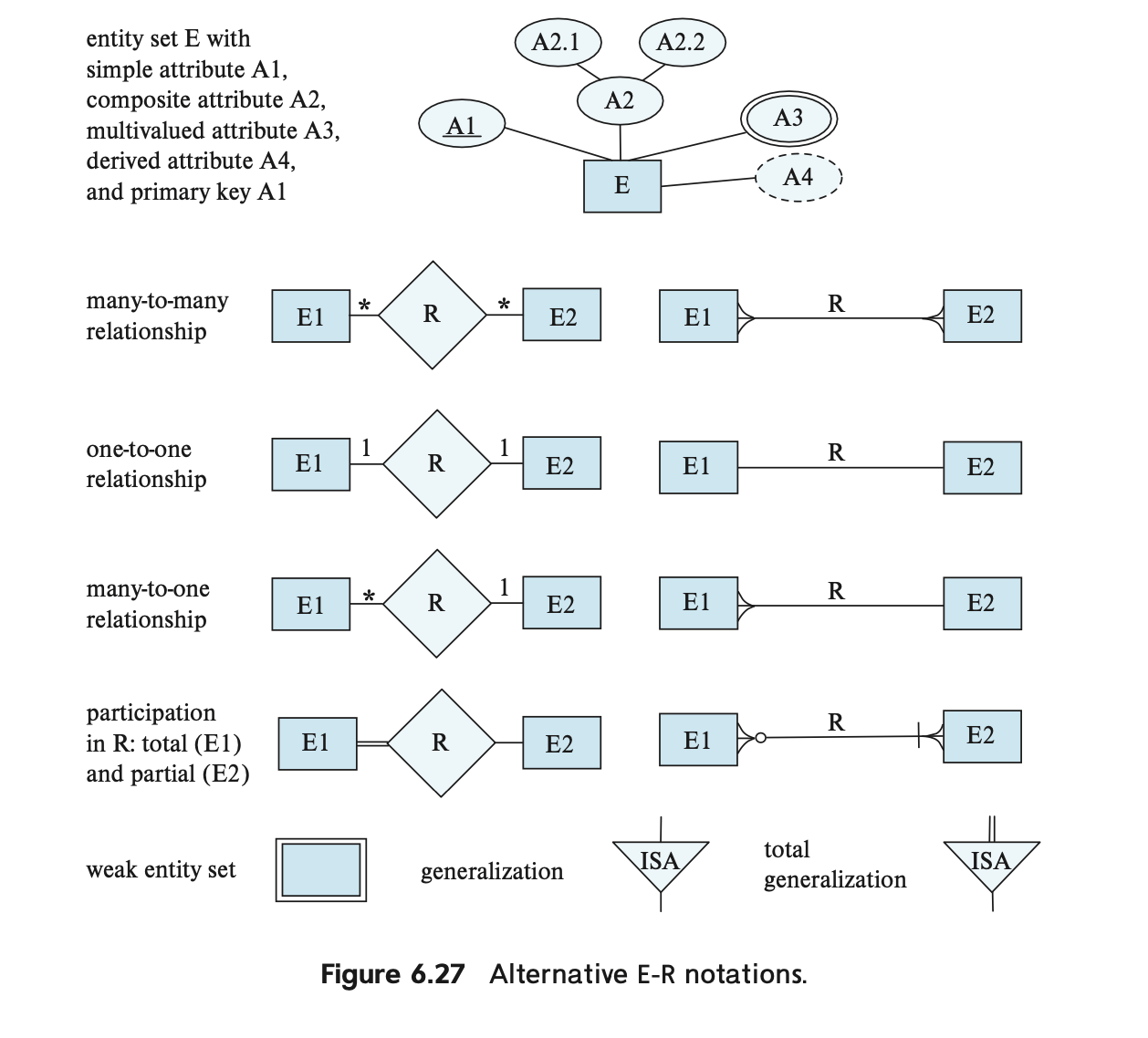

대체 E-R 다이어그램 표기법

1️⃣ 속성(Attribute)의 표현 방식

• 전통적인 방식: 개체(Entity)를 나타내는 **박스(Box)**에 속성을 표시
• 또 다른 방식: 속성을 타원(Oval)으로 표현하고, 개체 또는 관계와 연결
• 기본 키(Primary Key)는 밑줄(Underline) 을 사용하여 표시

2️⃣ 관계(Relationship)의 표현 방식

• 관계를 다이아몬드(Diamond)로 표시하고, 개체와 연결
• 관계에 속성이 있는 경우, 속성을 다이아몬드에 연결된 타원으로 표현

3️⃣ 대응(Cardinality) 표기 방식

• 왼쪽 표기법: 관계의 양 끝에 * 또는 1을 붙여서 다대다(M:N), 일대일(1:1), 다대일(N:1) 관계 표현
• 오른쪽 표기법 (Crow’s-Foot 표기법)
  • “까마귀 발(Crow’s-Foot)” 기호를 사용하여 다중성을 표현
  • 두 개체 간 관계선을 다이아몬드 없이 직접 연결
  • 수직 막대(Vertical Bar) → 전체 참여(Total Participation)
  • 원(Circle) → 부분 참여(Partial Participation)

4️⃣ 일반화(Generalization) 표현 방식

• 일부 표기법에서는 삼각형(Triangle) 을 사용하여 일반화를 표현
• 기존 표기법에서는 비어 있는 화살표(Hollow Arrowhead)를 사용

다양한 대체 E-R 다이어그램의 종류를 소개해보자면…

📌 Chen’s Notation (첸 표기법)

• E-R 모델링을 처음 제안한 Chen (첸)이 개발한 전통적인 표기법
• 타원(Oval)로 속성을 표현, 다이아몬드(Diamond)로 관계를 표현
• 고전적인 형태지만, 최근에는 더 간결한 표기법이 선호됨

📌 IDEF1X 표기법 (미국 NIST 표준, 1993)

• Crow’s-Foot 기호 사용 (수직 막대는 전체 참여, 원은 부분 참여)
• 보다 정형화된 데이터 모델링 방식

📌 UML 클래스 다이어그램과의 연결

• UML (Unified Modeling Language)이 확산되면서, E-R 다이어그램도 UML 표기법과 유사한 형태로 변화
• UML 클래스 다이어그램은 보다 객체지향적인 접근 방식을 지원

📌 데이터 모델링 도구의 표기법 차이

• 다양한 E-R 모델링 도구(ERD 툴)마다 표기법이 다를 수 있음
• 일부 도구에서는 개체(Entity)와 관계(Relationship) 두 가지 뷰(View) 제공
• 개체(Entity) 뷰: 관계 속성을 표시하지 않음
• 릴레이션(Relational) 뷰: 관계 속성을 포함하여 표현

UML 다이어그램

📌 UML (Unified Modeling Language, 통합 모델링 언어)

• OMG(Object Management Group)**에서 개발한 소프트웨어 시스템을 설계하는 표준 모델링 언어
• 시스템의 여러 구성 요소를 표현하는 다양한 다이어그램을 포함

UML의 주요 다이어그램:

1️⃣ 클래스 다이어그램 (Class Diagram)

• E-R 다이어그램과 유사하며, 데이터 모델링에 사용됨
• UML에서는 개체(Entity)가 아니라 객체(Object)를 모델링
• 객체는 속성(Attribute)뿐만 아니라 함수(Method)도 포함 가능

2️⃣ 유스케이스 다이어그램 (Use Case Diagram)

• 사용자와 시스템 간의 상호작용을 표현
• 예: ATM에서 돈을 출금하는 과정, 수강 신청 과정

3️⃣ 활동 다이어그램 (Activity Diagram)

• 시스템의 동작 흐름을 표현 (각 기능 간의 작업 순서)

4️⃣ 구현 다이어그램 (Implementation Diagram)

• 소프트웨어 및 하드웨어 구성 요소와 상호 연결을 표현

📌 이 장에서는 UML 전체를 다루지는 않으며, 데이터 모델링과 관련된 UML 개념을 소개함.

📌 UML과 E-R 다이어그램의 차이점

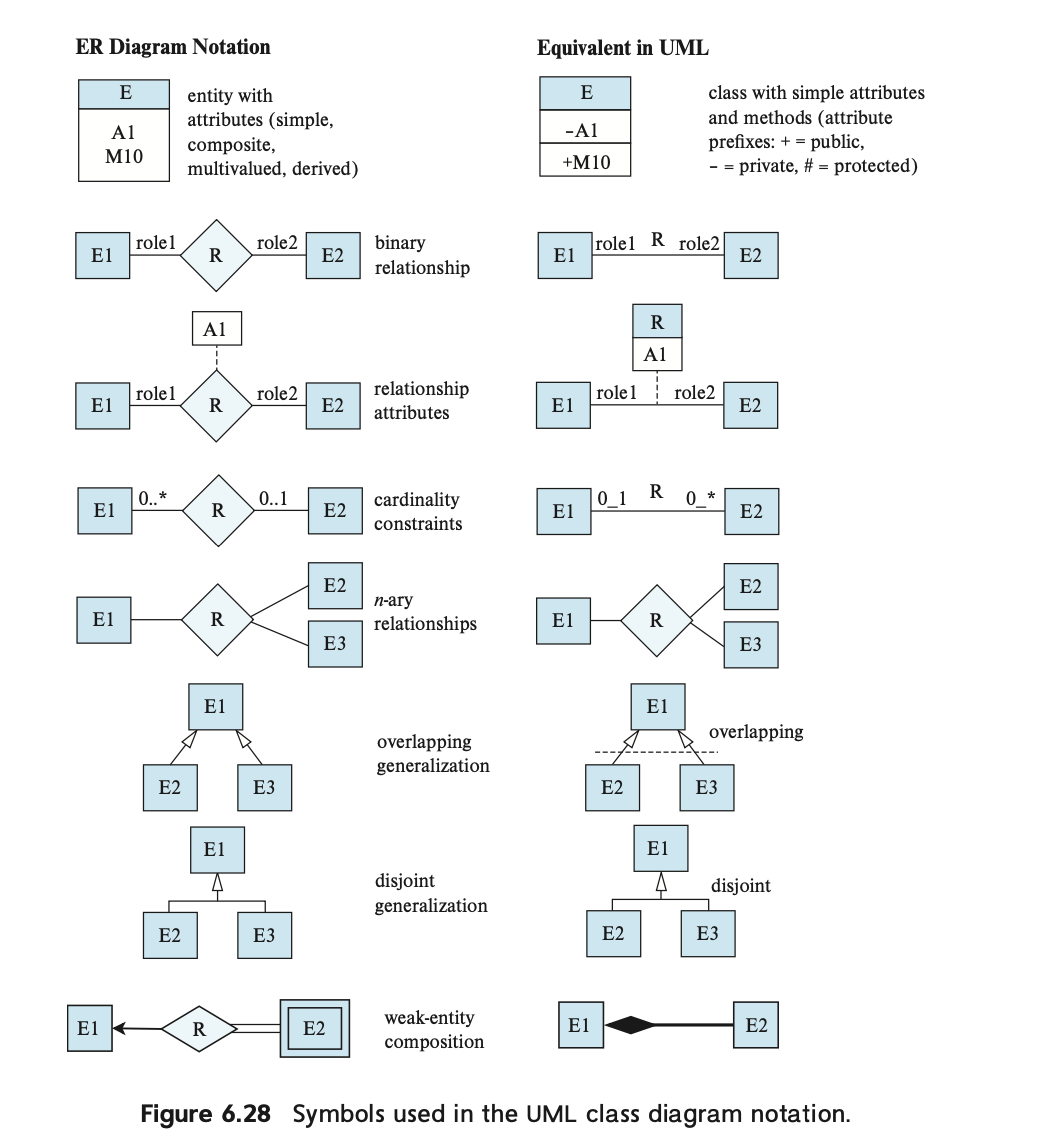

📌 UML 클래스 다이어그램과 E-R 다이어그램의 비교 (그림 6.28 참고)

✅ E-R 다이어그램 → 개체(Entity)와 관계(Relationship)를 모델링

✅ UML 클래스 다이어그램 → 객체(Object)와 클래스(Class)를 모델링

📌 UML에서 관계(Associations) 표현 방법

📌 UML에서는 관계(Relationship)를 “Association”이라고 부름

📌 이항(Binary) 관계 표현

• UML에서는 선(Line)만 사용하여 개체를 연결 (E-R 다이어그램의 다이아몬드 없이 표현)
• 관계 이름을 선 근처에 적음
• 역할(Role)을 명확히 하기 위해 선 끝에 역할명을 적을 수도 있음

📌 다항(n-ary) 관계 표현

• UML 1.3 이전 → 다항 관계를 직접 표현할 수 없었음 → 이항 관계로 변환해야 했음
• UML 1.3 이후 → E-R 다이어그램과 동일하게 다이아몬드(Diamond) 사용 가능

📌 UML에서 다중성(Cardinality) 표현 방식

📌 UML에서는 다중성(Cardinality)을 l..h 형태로 표시

• l = 최소값 (Minimum)

• h = 최대값 (Maximum)

✅ 예제:

• 0..* → 최소 0개, 최대 무한대 (Many)

• 1..1 → 정확히 1개 (One-to-One)

• 0..1 → 최소 0개, 최대 1개 (Optional)

📌 E-R 다이어그램과 UML의 다중성 표기 위치 차이

• E-R 다이어그램 → 관계에서 참여하는 개체(Entity) 쪽에 다중성 표기

• UML → 반대편에 다중성 표기

📌 UML의 추가 개념: 합성(Composition)과 집합(Aggregation)

📌 UML에서 “부분-전체 관계” 표현 방식

📌 E-R 다이어그램에서 약한 개체(Weak Entity)와 비슷한 개념

✅ 합성(Composition)

• “전체가 없으면 부분도 존재할 수 없음”
• 예: 자동차(Car) → 엔진(Engine)

✅ 집합(Aggregation)

• “전체가 없어도 부분은 독립적으로 존재 가능”
• 예: 회사(Company) → 부서(Department)

DB 설계의 다른 관점

📌 데이터베이스 설계에서 스키마 설계(schema design) 가 가장 중요한 요소로 보일 수 있지만, 실제로는 여러 다른 고려 사항도 중요하다.

📌 이 장에서는 데이터베이스 설계의 기능적 요구사항, 데이터 흐름, 워크플로우, 스키마 진화(schema evolution) 등의 요소를 간략히 설명한다.

📌 기능적 요구사항 (Functional Requirements)

✅ 기업(Enterprise) 애플리케이션은 특정 기능을 지원해야 하며, 데이터베이스 설계 시 이를 고려해야 한다.

✔ 기능적 요구사항은 데이터를 조회하는 쿼리(Query)와 데이터를 변경하는 트랜잭션(Transaction)으로 구성됨

✔ 단순히 데이터 저장만 고려하는 것이 아니라, 사용자가 어떤 방식으로 데이터를 사용할 것인지도 고려해야 함

📌 사용자 접근 권한 (Authorization Mechanism)

• 모든 사용자가 모든 데이터를 조회하거나 수정할 수 있는 것은 아님
• 보안 및 권한 관리가 중요함
• 예: 데이터베이스 수준(DB Authorization)에서 접근을 제한 또는 애플리케이션 기능별로 접근 권한을 설정 (특정 인터페이스를 사용할 수 있는 사용자 제한)

📌 데이터 흐름 및 워크플로우 (Data Flow & Workflow)

📌 데이터베이스 애플리케이션은 단독으로 운영되지 않고, 다양한 시스템과 연계됨

📌 “워크플로우(Workflow)” 는 업무 프로세스에서 데이터와 작업이 어떻게 이동하는지를 설명

✅ 예제: 출장비 보고서 처리 시스템

1. 직원(Employee)이 출장 후 출장비 보고서를 작성
2. 작성된 보고서는 직속 상사(Manager)에게 전달됨
3. 이후 상위 관리자(Higher-level Manager) 및 회계 부서(Accounting Department)에서 승인 후 지급됨
4. 이 과정에서 데이터베이스와 회계 시스템이 상호작용

✔ 워크플로우는 단순한 데이터 저장이 아니라, 데이터가 업무 프로세스를 따라 어떻게 이동하는지도 포함

✔ 데이터베이스에는 단순한 데이터뿐만 아니라, 워크플로우 정보를 저장할 수도 있음

• 워크플로우가 수행해야 하는 작업(Task)
• 사용자 간의 데이터 이동 경로(Routing)

📌 기업의 비즈니스 프로세스를 효과적으로 모델링하려면, 데이터뿐만 아니라 워크플로우도 고려해야 함

📌 스키마 진화 (Schema Evolution)

📌 데이터베이스 설계는 한 번으로 끝나는 작업이 아니라, 지속적으로 변경될 가능성이 높음

📌 기업의 요구사항이 변함에 따라 데이터베이스 스키마도 변경될 필요가 있음

✅ 스키마 변경이 발생하는 시점

• 초기 데이터베이스 설계 단계
• 애플리케이션 개발 중
• 기업 정책 또는 업무 절차 변경

✔ 스키마 변경은 데이터베이스 애플리케이션의 모든 부분에 영향을 줄 수 있음

✔ 좋은 설계는 향후 변경 가능성을 고려하여 최소한의 수정으로도 변경이 가능해야 함

📌 예제: 교수(Instructor)와 학과(Department) 관계

1. 기본적인 제약 조건(Fundamental Constraint)

• 교수 Instructor-ID는 항상 유일한 교수(Unique Instructor)를 식별해야 함 → 이 규칙은 변하지 않음

1. 변경될 가능성이 있는 제약 조건

• 기존 정책: “한 교수는 하나의 학과(Department)만 소속 가능”
• 미래 정책 변경: “한 교수는 여러 학과에 동시에 소속 가능(조인트 임용)”
• 설계를 잘못하면 새로운 정책을 적용하려면 전체 데이터베이스를 다시 설계해야 할 수도 있음

✅ 해결책

✔ 교수-학과 관계를 다대다(M:N) 관계로 모델링

✔ 교수 개체를 수정하지 않고, 새로운 관계(relation)를 추가하여 조인트 임용을 지원할 수 있도록 설계

✔ 설계 단계에서 현재 정책뿐만 아니라, 미래 변경 가능성까지 고려해야 함

📌 좋은 데이터베이스 설계는 “미래에 변경될 가능성이 있는 요소”를 미리 고려하여 최소한의 변경으로 대응할 수 있어야 함.

📌 데이터베이스 설계는 인간 중심(Human-Oriented) 활동이다

📌 데이터베이스의 최종 사용자는 사람이며, 설계 과정에서 사람들과의 협업이 중요함

📌 디자이너(Database Designer)는 도메인 전문가(Domain Experts)와 협력하여 데이터 요구사항을 분석해야 함

📌 성공적인 데이터베이스 설계는 “사용자 요구사항을 효과적으로 반영”할 수 있어야 함

✅ 결론:

✔ 데이터베이스는 기술적 측면뿐만 아니라, 실제 사용자의 요구와 비즈니스 프로세스를 고려해야 함

✔ 단순한 데이터 저장이 아니라, 데이터 흐름(Workflow)과 사용자 역할(Authorization)도 함께 고려해야 함

✔ 좋은 설계는 미래 변화에 유연하게 대응할 수 있어야 함
