실시간 CPU 스케쥴링

실시간 운영체제의 종류

우선 실시간 운영체제의 종류에 대해서 알아보자.

soft real-time : 연성 실시간 운영체제
- 실시간 프로세스가 스케쥴되는 시점에 대해 아무런 보장을 하지 않음.
hard real-time : 경성 실시간 운영체제
- 더 엄격한 요구 조건을 만족시켜야 함.
- 태스크는 반드시 마감 시간까지 서비스를 받아야 함.

지연시간 최소화

💡 지연시간 = 이벤트 발생 ~ 서비스 수행 까지의 시간

실시간 운영체제는 이 지연시간을 최소화해야 한다.

지연시간의 종류를 알아보자.

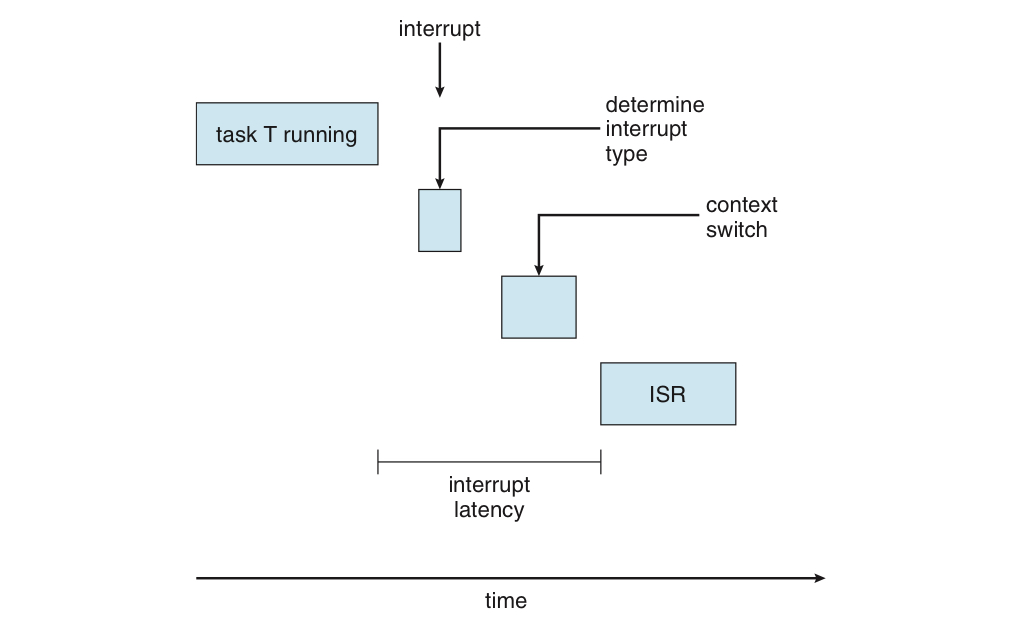

인터럽트 지연시간

인터럽트 지연시간 : 인터럽트 발생 시간 ~ 인터럽트 처리 루틴 시작

이 지연시간은 무조건 정해진 시간보다 작아야 한다.
영향을 주는 요인 = 커널 데이터 구조체를 갱신하는 동안 인터럽트가 작동 못하는 시간

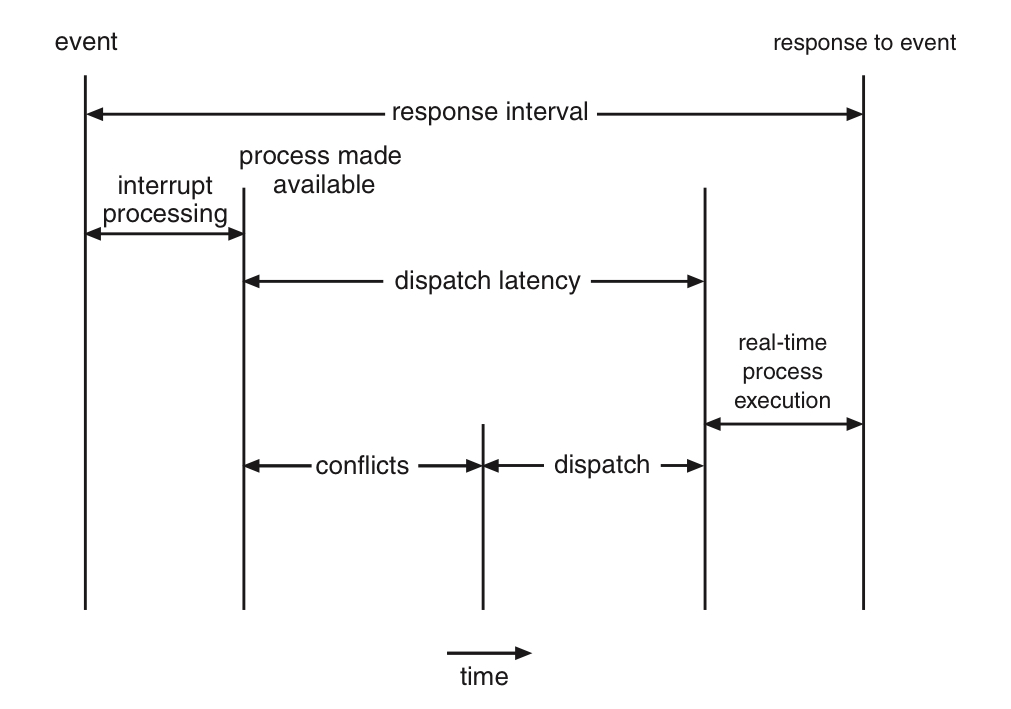

디스패치 지연시간

디스패치 지연시간 : 하나의 프로세스를 막고 다른 프로세스를 시작 하는데 걸리는 시간

이 지연시간은 무조건 정해진 시간보다 작아야 한다.
가장 효과적인 해결법은 선점형 커널이다.

디스패치 지연시간의 충돌 단계는 다음 두 요소로 구성된다.

커널에서 동작하는 프로세스 선점
높은 우선순위의 프로세스가 필요한 자원을 낮은 우선순위 프로세스 자원이 방출

우선순위 기반 스케쥴링

주로 선점을 이용한 우선순위 기반 스케쥴링이다.

단, 이건 soft real-time 기능을 제공하는 것.
따라서 부가적인 기능이 필요하다.

실시간 OS 속 프로세스들의 특징

주기적이다. 일정한 간격으로 CPU가 필요하다.
각각의 프로세스는 수행시간, 마감시간, 주기가 정해져 있다.
프로세스가 자신의 마감시간을 스케쥴러에게 알려줘야 한다.

마감시간이 기준 이상이면 OS는 프로세스 실행을 거부한다.

RM 스케쥴링

RM = Rate Monotonic : 정적 우선순위라는 의미.

특징

주기를 기준으로 스케쥴을 짠다.

주기가 짧을수록 우선순위가 높아진다.
주기 프로세스 = 각각의 CPU 버스트와 낮다.

프로세스 p = (주기, 수행시간)
프로세스 p1 = (50, 20)
프로세스 p2 = (100, 35)

이 경우 p1이 우선순위를 가진다.
--------------------------------------------
p1의 cpu 이용률 = 20/50 = 0.4
p2의 cpu 이용률 = 35/100 = 0.35

태스크 2개일 때 RM 스케쥴링의 이용률 상한선은 83%.
p1과 p2의 이용률을 합쳐보면 0.75%.

따라서 마감시간 내에 끝낼 수 있다.

이용률 상한선

태스크가 N개 일때, 이용률 상한선은 다음 공식에 따라 정해진다.

N\cdot(2^{1/N} -1)

N = 1이면, 1이 나온다.

N이 무한대일 경우, 약 0.69가 나온다.

결론적으로, RM 스케쥴링은 프로세스들이 마감시간을 만족할지에 대해서 보장하지 않는다.

EDF 스케쥴링

EDF = Earliest Deadline First = 빠른 마감시간 우선. 동적 우선순위 스케쥴링이다.

특징

마감시간이 빠를수록, 우선순위가 높아진다.
마감시간에 따라 프로세스의 우선순위가 조정된다.
프로세스들이 주기적일 필요는 없다.
CPU 할당 시간도 상수 값으로 정해질 필요도 없다.

즉, 이론적으로 최적의 알고리즘이다.

그러나 프로세스 간 문맥 교환 비용 때문에 완벽하지는 않다.

비율별 할당 스케쥴링

Propostional share scheduling

모든 프로그램에 T개의 시간 몫을 할당
각 프로그램은 모든 프로세스 시간 중 N / T 시간을 할당 받음

T=100일때, A=50, B=15, C=20이라고 치자.
만약 새 프로세스 D가 30을 요구한다면, 총합이 100을 넘으므로 이를 거부한다.

POSIX 실시간 스케쥴링

POSIX는 실시간 컴퓨팅용으로 POSIX.1b라는 확장 제공
실시간 컴퓨팅용 POSIX API로 2개의 클래스가 있음.
- SCHED FIFO : 선입선출 정책에 따라 스케쥴링
- SCHED RR : 라운드 로빈 정책 사용.

관련된 C언어 함수는 다음과 같음

// 현재 정책을 알아내기
pthread_attr_getschedpolicy(pthread_attr_t *attr, int *policy);

// 현재 정책을 지정하기
pthread_attr_setschedpolicy(pthread_attr_t *attr, int policy);
