3. 페이징 (paging)

기본 방법

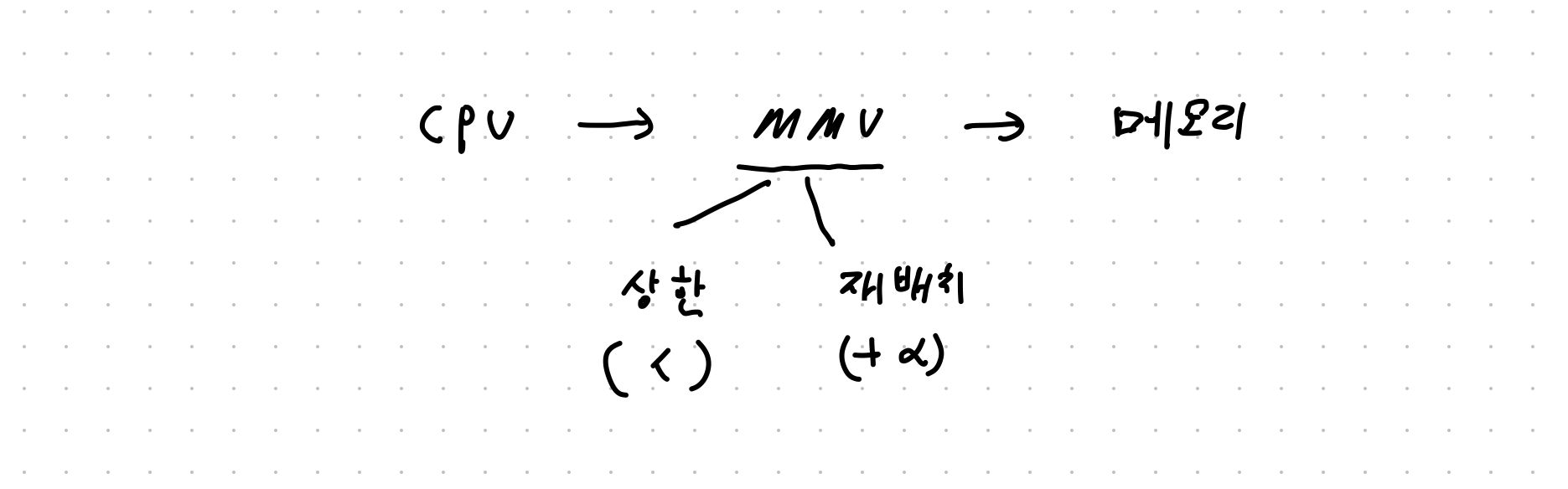

기존의 연속 메모리 할당 구조는 다음과 같다.

hole 중에서 안 쓰는 부분이 많아진다 : 외부 단편화
hole 하나하나 마다 남는 부분이 생긴다 : 내부 단편화

페이징 : 전체 구조

이를 극복하기 위해 세부적인 구조를 추가한 것이 페이징.

일단 그림을 보고 이해해 보자.

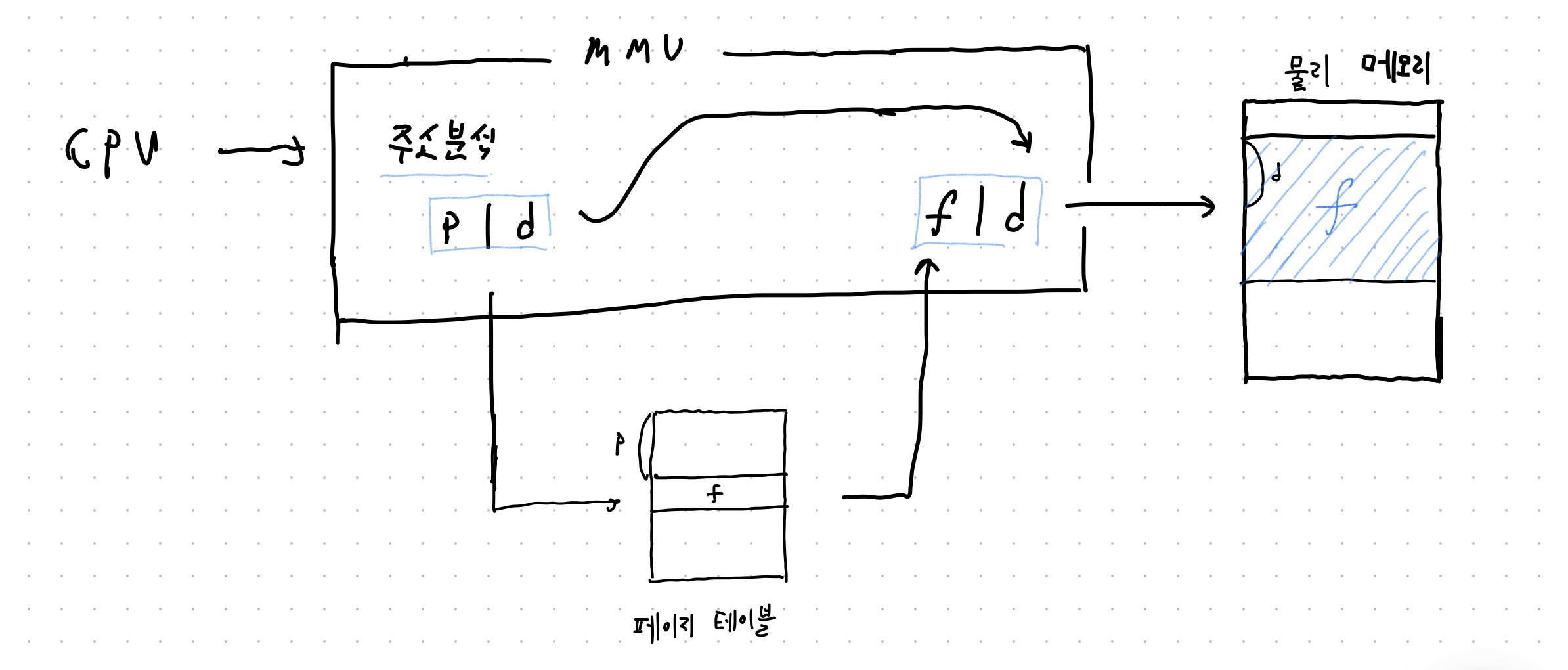

CPU가 내보내는 모든 주소는 페이지 번호 p와 페이지 오프셋 d로 나눠진다.
MMU는 페이지 테이블에서 페이지 번호 p를 프레임 번호 f로 바꾼다.
물리 메모리에서 올바른 주소를 프레임 번호와 오프셋으로 찾는다.

오프셋 : 각 프레임 내에서 주소를 표현해 줄 때 쓰는 요소.

페이징 : 이론 보기

우선적으로 몇 가지 용어를 정리해 보자.

논리 메모리를 쪼갠 것을 페이지
물리 메모리를 쪼갠 것을 프레임

페이지는 파일 시스템 또는 예비 저장장치로부터 사용 가능한 메인 메모리 프레임으로 적재.

이를 통해 논리 주소 공간을 물리 주소 공간으로부터 완전히 분리할 수 있음.

그래서, 32비트 운영체제에서도 64비트 프로세스로 이뤄진 논리 주소 공간을 사용 가능.

각 페이지의 크기는 하드웨어에 의해 정해짐.

2의 거듭제곱이 기준. 일반적으로 4KB ~ 1GB 사이.
2의 거듭제곱으로 크기를 지정함으로써 논리 주소를 페이지 번호 및 오프셋으로 쉽게 변환 가능.

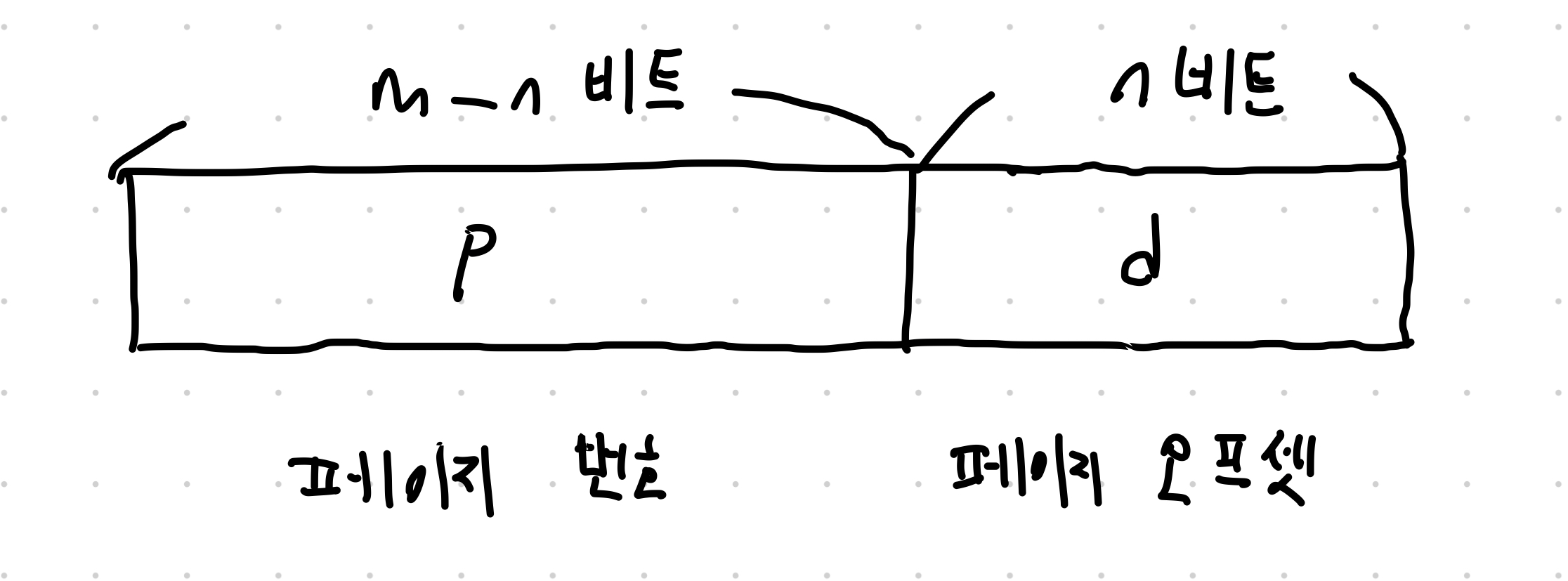

- 논리 주소 공간 크기 : $2^m$ 이고, 페이지 크기 : $2^n$ 라고 쳐보자.
- 이 경우 논리 주소의 상위 m - n 비트는 페이지 번호를 지정.
- n 하위 비트는 페이지 오프셋을 지정.

페이징 : 예시

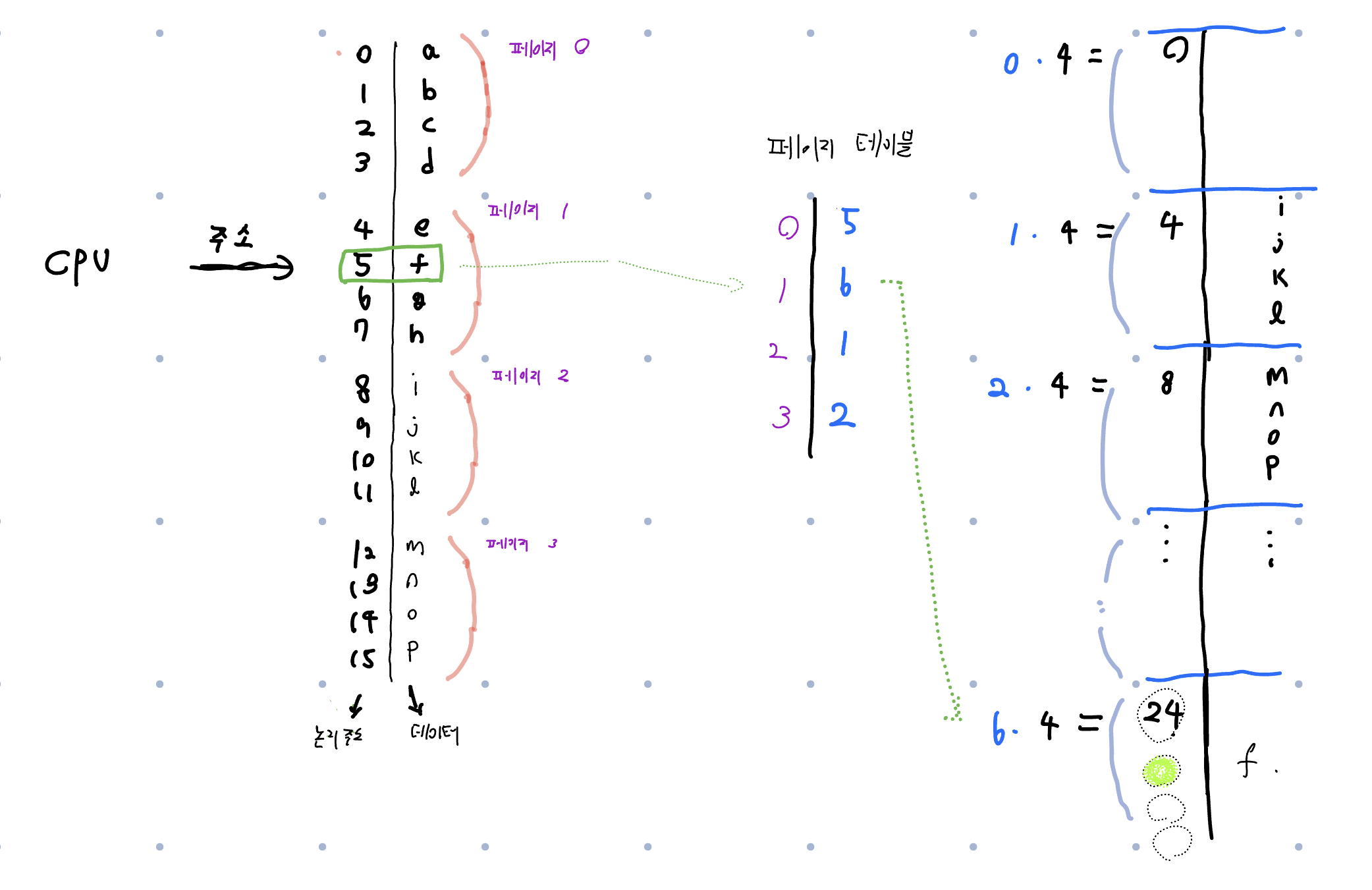

다음과 같은 상황에서 논리 주소 5가 어떻게 실제 주소 24로 바뀌는지 보자.

논리 주소 5
- 큰 단위 (페이지 -> 프레임) 으로 바꾸는 것은 5 / 4 를 이용.
- 작은 단위 (오프셋)을 결정하는 것은 5 % 4 를 이용.

페이지 번호가 m - n 비트라는 것을 생각해보자.
그리고 n 하위 비트가 오프셋이라는 것을 생각해보자.

논리 주소가 주어진다.
페이지 번호를 구한다. 공식 = (논리 주소) / (페이지 크기)
오프셋을 구한다. 공식 = (논리 주소) % (페이지 크기)
페이지 번호 ⇒ 프레임 번호로 바꾼다.
프레임 번호 + 오프셋 = 물리 주소.

페이징의 특징

모든 놀고 있는 프레임이 프로세스에 할당된다.
- 남아도는 프레임 (=외부 단편화) 이 없다.
그러나, 각 프레임 안에 빈 부분 (= 내부 단편화) 은 생길 수 있다.
- 할당이 항상 프레임의 정수배로 이뤄지기 때문
- ex. 72766 바이트의 프로세스, 1페이지 = 2048바이트

  35개 페이지 할당 후 1개의 페이지 추가 할당. 이때 추가된 1개는 그 공간이 남음.
프로세스의 크기가 페이지와 상관없다면, 평균 프로세스 당 반 페이지의 내부 단편화가 예상
- 작은 페이지 크기가 나아보인다.
- 다만, 이 경우 페이지 테이블의 크기가 커지며, 이 테이블이 공간을 많이 차지한다.
- 디스크의 입장에서는 페이지의 크기가 클수록 효율적.
페이지 크기는 컴퓨터의 발전과 함께 커져 옴.
- 어떠한 운영체제는 여러가지 페이지 크기를 허용하는 경우도 있음.
- 일반적으로 32비트 CPU에서는 4바이트라고 보면 됨.
- 32비트 엔트리면 2^32개의 물리 페이지 프레임을 가리킬 수 있음.
- 프레임 크기가 4KB = 2^12 비트면, 4바이트 크기의 엔트리는 2^44비트 개의 물리 주소를 저장할 수 있음.
- 물리 메모리의 크기는 프로세스의 최대 논리적인 크기와는 다르다는 것을 주의해야 함.
다시 프로세스가 실행되는 과정을 살펴보면…
1. 프로세스의 크기가 페이지 몇 개 분량인지 검사
2. n개가 필요할 때, n개를 할당할 수 있으면 n개를 할당
3. 프로세스의 처음 페이지가 할당된 프레임 중 하나에 적재.
4. 프레임 번호가 페이지 테이블에 기록
5. 3번 → 4번을 끝날 때까지 반복.
페이징으로 인해 메모리에 대한 사람의 인식과 컴퓨터의 인식이 서로 다름.
- 사람 : 메모리가 하나의 연속적 공간. 메모리에는 프로그램이 있음.
- 기계 : 프로그램 = 여러 곳에 프레임 단위로 분산.
- 논리 주소 ⇒ 물리 주소를 통해 사용자 프로세스는 자기가 가진 공간만 접근.

프레임 테이블

운영체제가 결국 물리 메모리를 관리.

따라서 물리 메모리의 상태를 저장할 공간이 필요
이를 프레임 테이블이라고 함. (시스템 당 1개)

운영체제는 모든 프로세스의 주소를 실제 주소로 바꿀 수 있어야 함.

각 프로세스의 페이지 테이블 사본을 저장.
해당 사본으로 논리 주소에 대응하는 물리주소를 직접 사상해야 할 때마다 이용
CPU 디스패처가 하드웨어 디스패처 테이블을 설정하는데 사용
- 즉 페이징은 문맥 교환 시간을 늘림.

하드웨어 지원

페이지 테이블 = 자료구조

페이지 테이블에 대한 포인터는 각 프로세스의 프로세스 제어 블록에 다른 레지스터 값과 함께 저장.
프로세스 선택 ⇒ 사용자 레지스터를 다시 적재 ⇒ 저장된 사용자 페이지 테이블로부터 적절한 하드웨어 페이지 테이블값을 적재.

페이지 테이블의 구현

CPU 안에 넣을수도, 메모리에 넣을 수도 있다.

레지스터를 사용한다.
- 각각의 레지스터가 문맥 교환 중에 교체되어야 하므로 문맥 교환시간을 증가시킨다.
페이지 테이블을 메인 메모리에 저장하고, PTBR로 하여금 페이지 테이블을 가리키게 한다.
- PTBR = page-table base register (페이지 테이블 기준 레지스터)

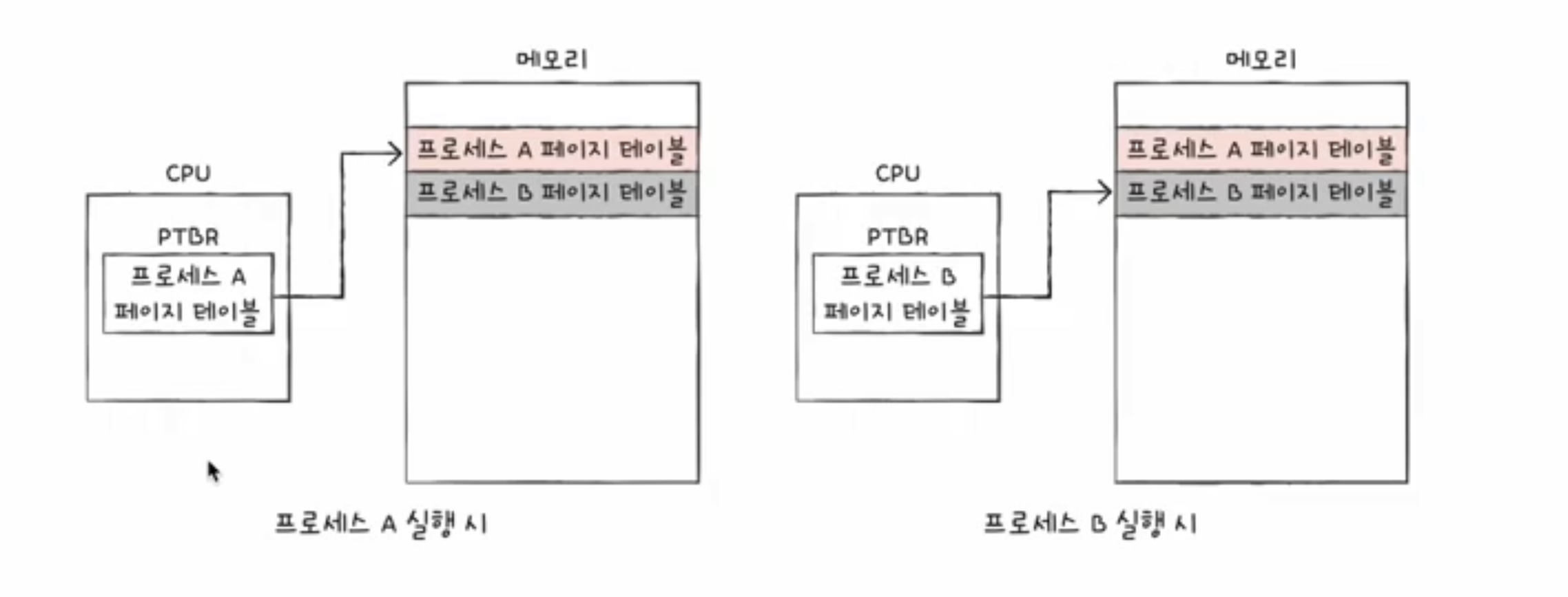

구현 1 : PTBR

다른 페이지 테이블을 사용하려고 하면, 단지 PTBR을 변경하기만 하면 된다.

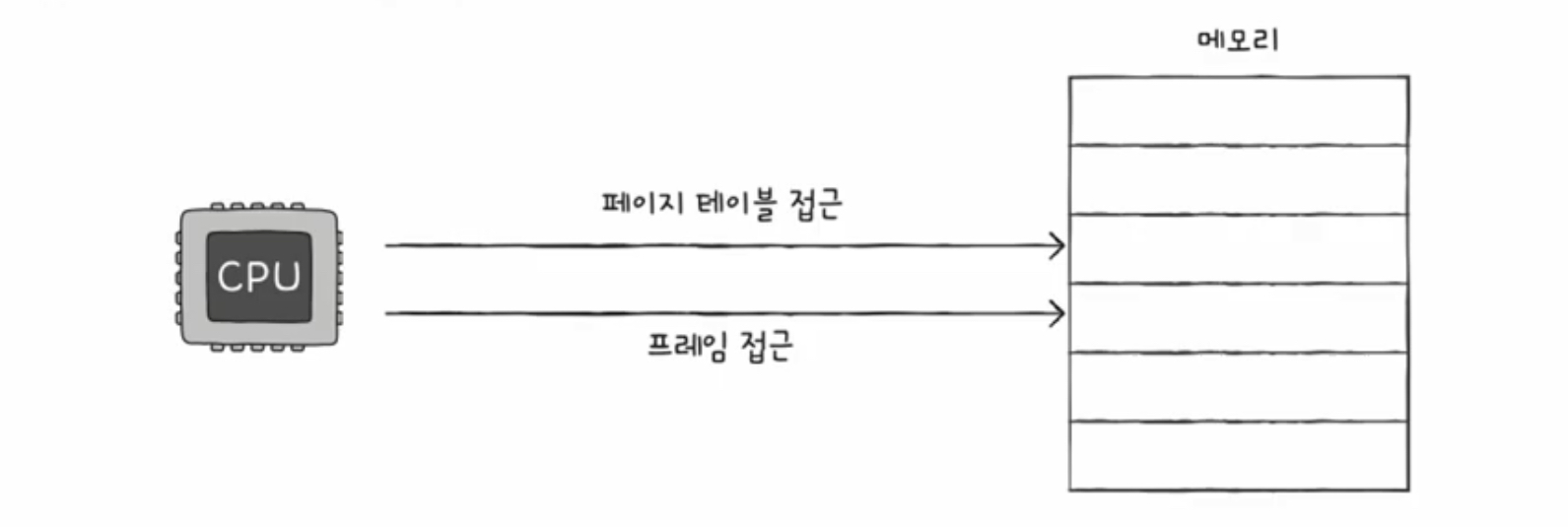

그런데, 이 구조에서는 페이지 테이블이 메모리에 있다.
- 페이지 테이블을 참조하기 위해 메모리를 1번 접근
- 페이지를 참조하기 위해 또 메모리를 1번.
즉, 메모리에 접근하는 시간이 2배로 늘어난다.

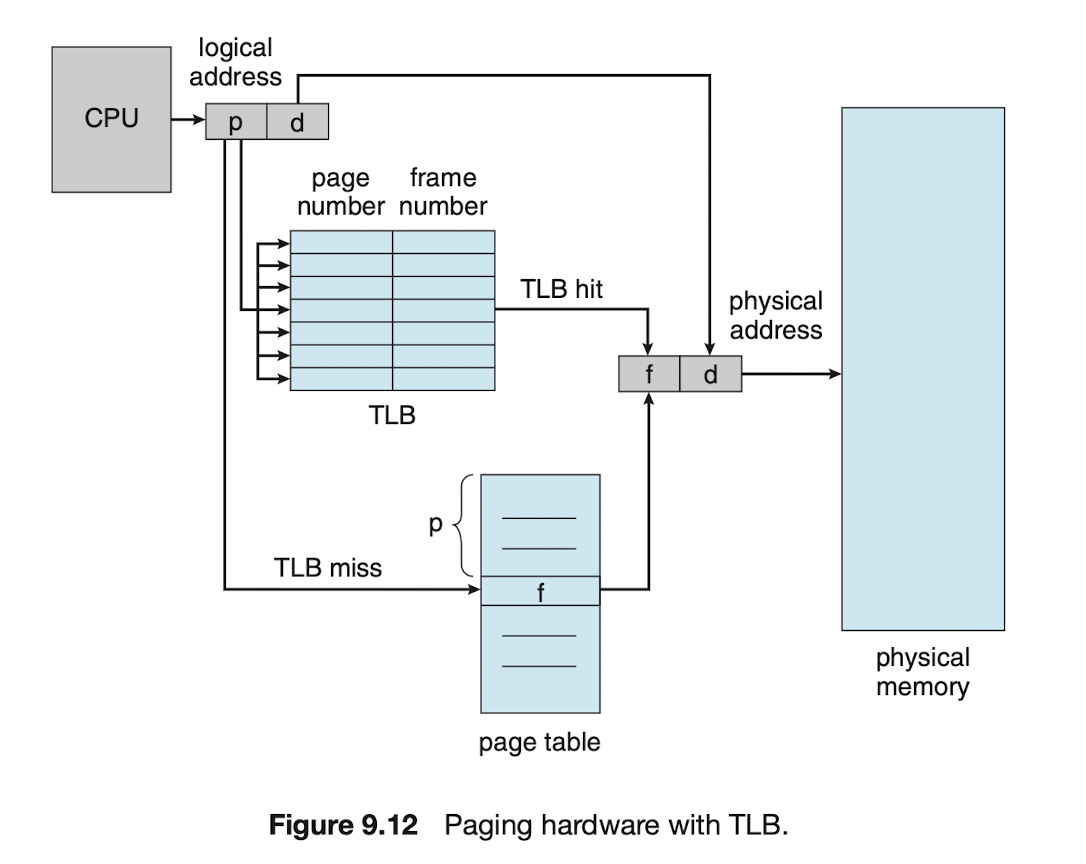

구현 2 : TLB

💡 TLB = translation look-aside buffer (변환 색인 버퍼)

이러한 문제를 해결하기 위해 TLB라는 캐시 메모리를 활용한다.

TLB 내부는 key(=페이지 번호)와 value(=프레임 번호)로 구성되어 있음.

작동 방식은 다음과 같다.

어떠한 페이지를 찾아달라는 요청이 들어온다.
동시에 여러 개의 key와 요청을 비교한다.
발견 시 그에 대응되는 value를 알려준다.

TLB를 좀 더 빠르게 만들 순 없을까?

TLB의 크기를 작게 유지. 32~1024개의 항목을 유지.
- 즉, 전체 테이블 중 일부만 TLB에 들어간다.
명령어와 데이터의 주소를 저장하기 위한 개별적인 TLB를 만든다.
여러 층의 TLB를 가진 시스템을 만든다.
결국 CPU 기술의 발달과 연관되어 있다.

페이지 번호가 TLB가 없으면?

이를 TLB 미스라고 함. (있으면 TLB 히트라고 함.)
그냥 기존에 하듯 페이지 테이블을 이용함.

TLB가 꽉 차면?

기존 항목 중 일부를 교체
- 라운드 로빈, 무작위 등 다양한 정책 사용
CPU 중 일부는 운영체제가 교체를 허용하기도 하고, 자신이 직접 할 수도 있다.

TLB에 프로세스의 정보를 담을 순 없을까?

이를 ASID(address-space identifiers, 주소공간 식별자)라고 함.
ASID로 해당 TLB 항목이 어느 프로세스에 속한지를 할 수 있음.
- ASID가 맞지 않으면, TLB 미스로 처리함.
이를 통해 한 TLB 안에 여러 프로세스의 정보를 동시에 한 번에 보관할 수 있다.
ASID가 없다면, 새 프로세스가 실행될 때마다
- 새 페이지 테이블을 선택하고
- TLB를 전부 비워줘야 한다. (=flush)

TLB를 쓸 때 실제 메모리 접근시간은 얼마일까?

우선 적중률(hit ratio)를 생각해 보자.
만약 TLB에 있다면 : TLB에서만 찾으면 된다.
TLB에 없다면 : 페이지 테이블에 접근 + 메인 메모리에서 읽기

shell

적중률 = 80% 라고 하자.
이때, 실제 메모리 접근 시간은...

0.8 * (TLB 접근 시간) + 0.2 * (페이지 테이블 접근 + 메인 메모리 읽기)

물론 실제 현대의 CPU는 더 많은 TLB를 가지고 있기 때문에 더 계산이 복잡.

근데 TLB는 하드웨어 아닌가? 왜 신경써야 하지?

당연히 운영체제와 설계자에게는 영향을 안 미침
그치만 최적의 동작을 위해서 운영체제는 이에 다른 설계를 구현해야 함.
TLB에 따라 운영체제의 페이징 기법이 달라짐.

메모리 보호

페이징 환경에서 메모리를 보호하는 방법

1. 보호 비트

각 페이지에 붙어있는 비트. 페이지 테이블에도 속해 있음.
읽기 & 쓰기 / 읽기 전용을 각각 정의할 수 있음.
쓰기 허용 같은 부분을 검사할 수 있음.
- 쓰기가 안되는데 쓰기를 시도하면 운영체제가 트랩을 걸어줌.

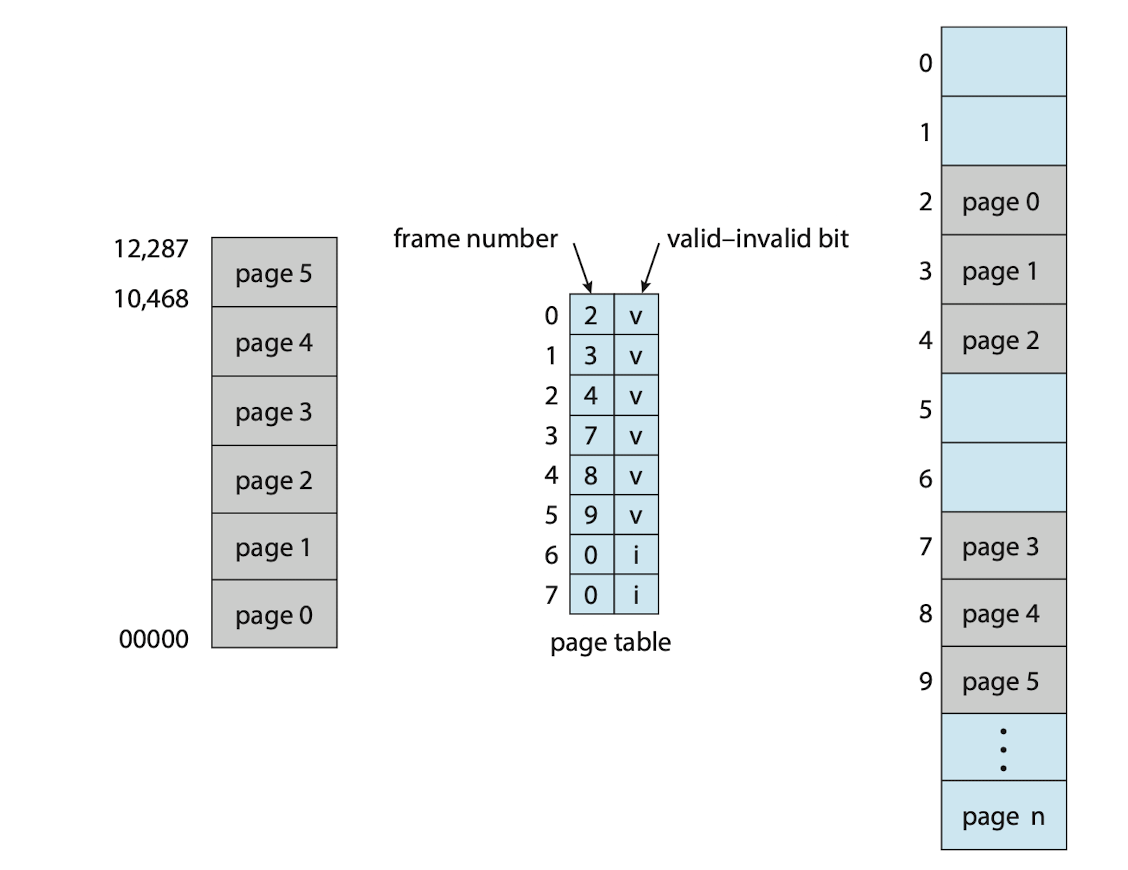

2. 유효/무효 비트

페이지 테이블의 각 엔트리에 하나씩 더 붙어있는 비트

비트가 유효 : 관련된 페이지가 프로세스와 연관이 있음.
비트가 무효 : 관련된 페이지가 프로세스와 연관이 없음.
이를 이용해 접근 허용을 결정.

3. 페이지 테이블의 길이

페이지 테이블의 길이를 제공하는 PTLR이라는 레지스터가 있다.

프로세스가 제시한 주소가 이 범위 안에 들어가는지 PTLR을 이용해 검사한다.

공유 페이지

페이징의 장점 = 공통의 코드를 공유 가능.

페이징이 없다면?

프로세스 5개가 있고, 전부 C언어로 만들어졌다고 보자.
각 프로세스는 C언어 라이브러리인 libc를 사용한다.
각 프로세스가 libc 사본을 가지고 있어야 한다.

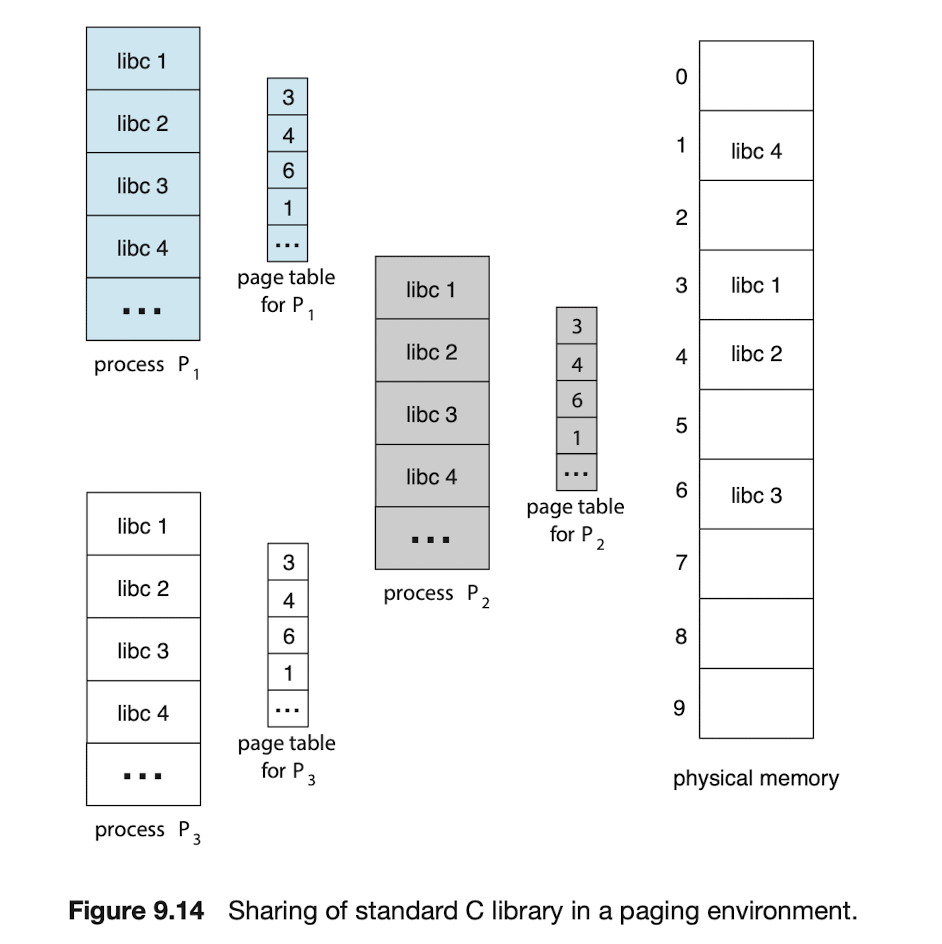

페이징이 있다면?

코드가 재진입 코드일 경우 그림과 같이 설계를 할 수 있다.

재진입 코드는 실행 중에는 절대 변경되지 않음.

따라서 2개 이상의 프로세스를 실행 가능

표준 라이브러리 = 물리 메모리에 하나의 사본만 저장

각 프로세스의 페이지 테이블을 여기에 매핑.

라이브러리 사본 1개로 프로세스 5개가 libc를 쓸 수 있음.
