멀티코어 스케쥴링

개요 : 멀티코어 스케쥴링

멀티코어 프로세서의 경우, 어떻게 스케쥴링을 하는지 알아보자.

우선, 여러 쓰레드가 병렬로 실행될 수 있으므로 부하 공유가 가능해진다
그만큼 스케쥴링 문제도 그에 상응해 더 복잡해진다.

보통 다중 프로세스 multiprocessor라는 말은 물리적인 프로세서가 여럿인 경우를 칭함.

요즘 현대적인 컴퓨팅 체제에서는 다중 프로세서란 다음 구조들을 모두 의미

다중 코어 CPU (multicore CPU)
다중 쓰레드 코어 (multithreaded core)
NUMA 시스템 (NUMA system)
이기종 다중 처리 (Heterogenous multiprocessing)

이 구조들을 바탕으로 다중 프로세서 스케줄링을 다뤄보자.

멀티 프로세서 스케쥴링 접근법

💡 비대칭 다중 처리 vs 대칭 다중처리

비대칭 다중처리

오직 하나의 코어만 모든 스케쥴링 결정, I/O 처리, 타 시스템의 활동을 취급
- 이를 마스터 서버라고 함.
타 코어는 사용자 코드만을 수행
간단하지만, 마스터 서버가 병목이 될 수 있음.

대칭 다중처리 (SMP)

일반적으로 멀티 프로세서를 처리하는 방법
각 프로세서는 자기 스스로 스케쥴링을 진행.
각 스케쥴러가 준비 큐를 확인하고 실행할 쓰레드를 선택

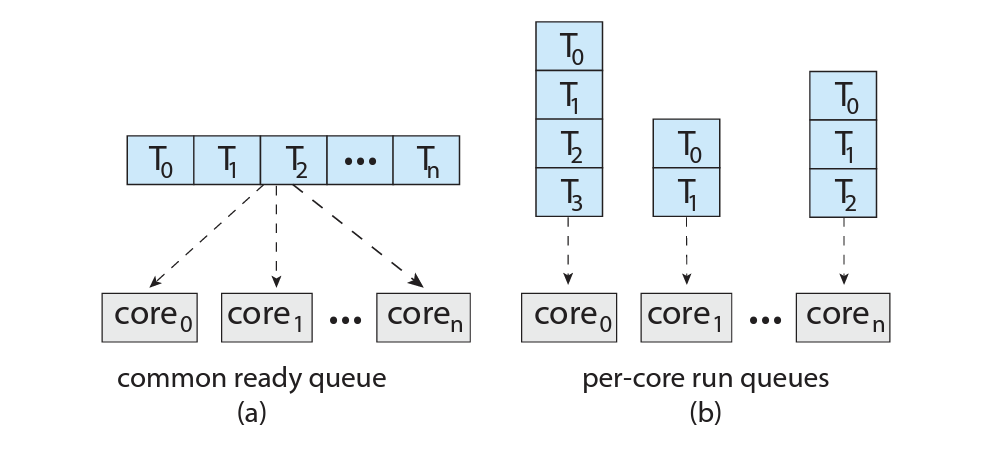

이때, 쓰레드 관리를 위한 2가지 전략이 나온다.
1. 모든 쓰레드가 동일한 준비 큐를 사용한다.
2. 각 프로세서는 자신만의 쓰레드 큐를 가질 수 있다.

이 두 전략은 서로 대조되는 전략이다.

1번 옵션 선택 시, 공유 준비 큐에 경쟁 조건이 생길 수 있다.
- 2개의 다른 프로세서가 동일한 쓰레드를 스케쥴하지 않게 해야 한다.
- 큐에서 쓰레드가 없어지지 않도록 해야 한다.
2번 옵션 선택 시, 각 프로세서가 자신만의 큐에서 프로세스를 돌림
- 따라서 공유 실행 큐 관련 문제를 겪지 않음.
- 캐시 메모리를 좀 더 효율적으로 사용할 수 있음
- 그러나, 각 큐마다 부하의 양이 달라질 수 있음. 해결책
그래서 2번 옵션이 가장 대중적인 전략

멀티코어 프로세서

대칭 다중처리(smp) = 프로세서가 여러 개인 컴퓨터를 기반으로 나옴.

그런데 현대의 컴퓨터는? 프로세서는 1개인데, 코어가 여러 개인 구조.
각 코어를 운영체제는 각각의 CPU로 인식.
이때의 SMP 시스템은 프로세서를 여러 개 단 컴퓨터보다 효율적임

메모리 스톨

💡 프로세서가 메모리에 접근할 때, 데이터가 사용 가능하기까지 기다리는 시간

다중 코어 프로세서의 속도가 메모리의 속도보다 빠르니까 생기는 일
이를 위해서 다중 쓰레드 처리 코어가 개발됨.
- 한 프로세스가 메모리를 기다리는 동안, 코어가 다른 쓰레드로 전환

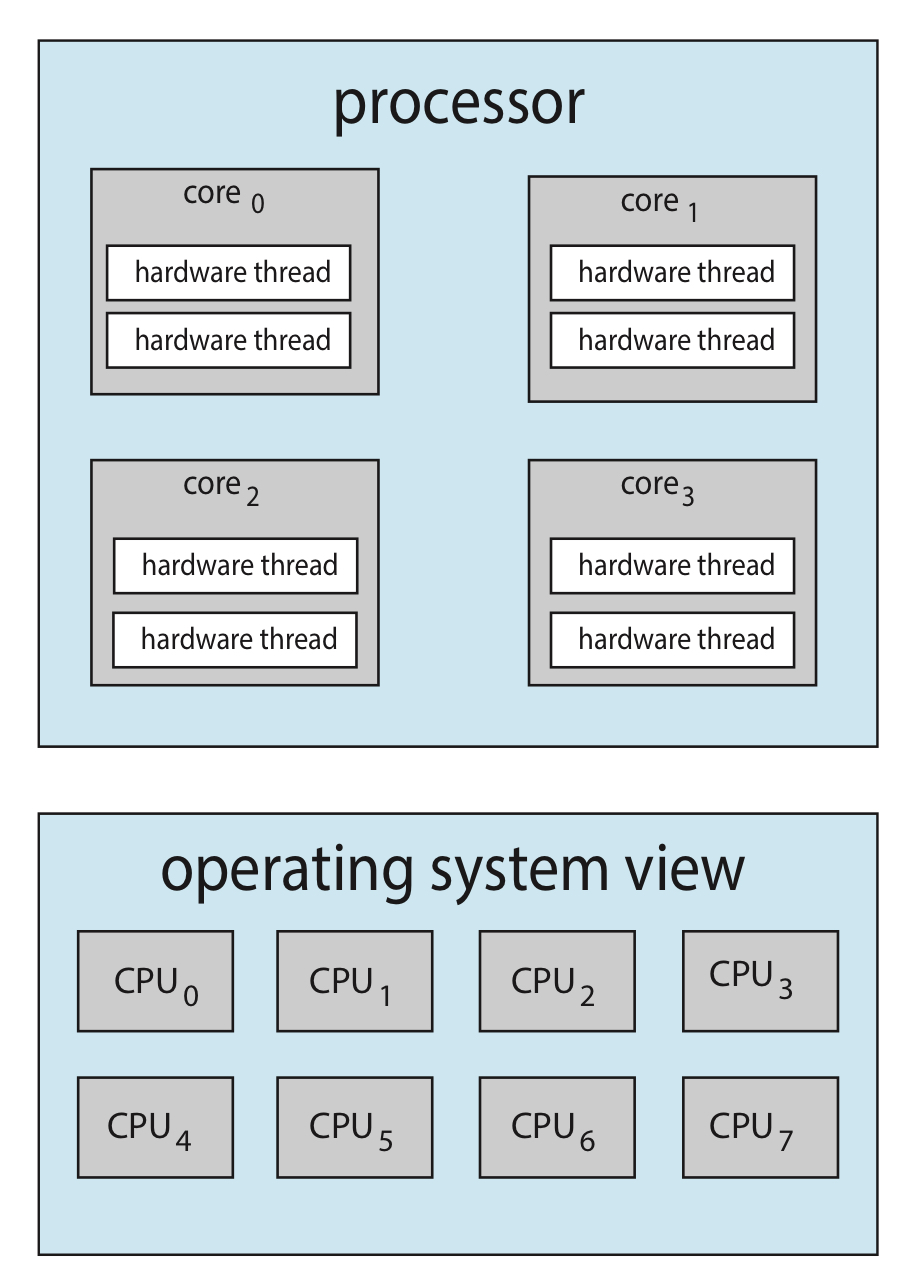

- 이때 코어 안에서 쓰레드를 처리하는 부분을 하드웨어 쓰레드라고 함.
- 운영체제 관점에서 하드웨어 쓰레드는 하나의 CPU로 볼 수 있음.

  이 기술을 칩 다중 쓰레딩이라고도 함. 인텔의 하이퍼쓰레딩이 대표적인 예시.

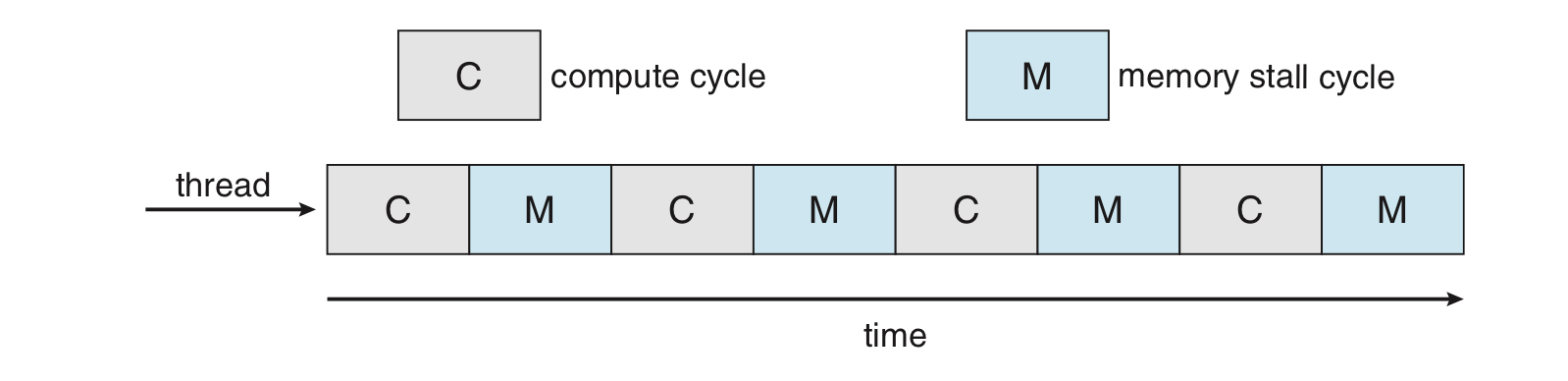

기존의 코어에서 메모리 스톨이 일어날 경우.

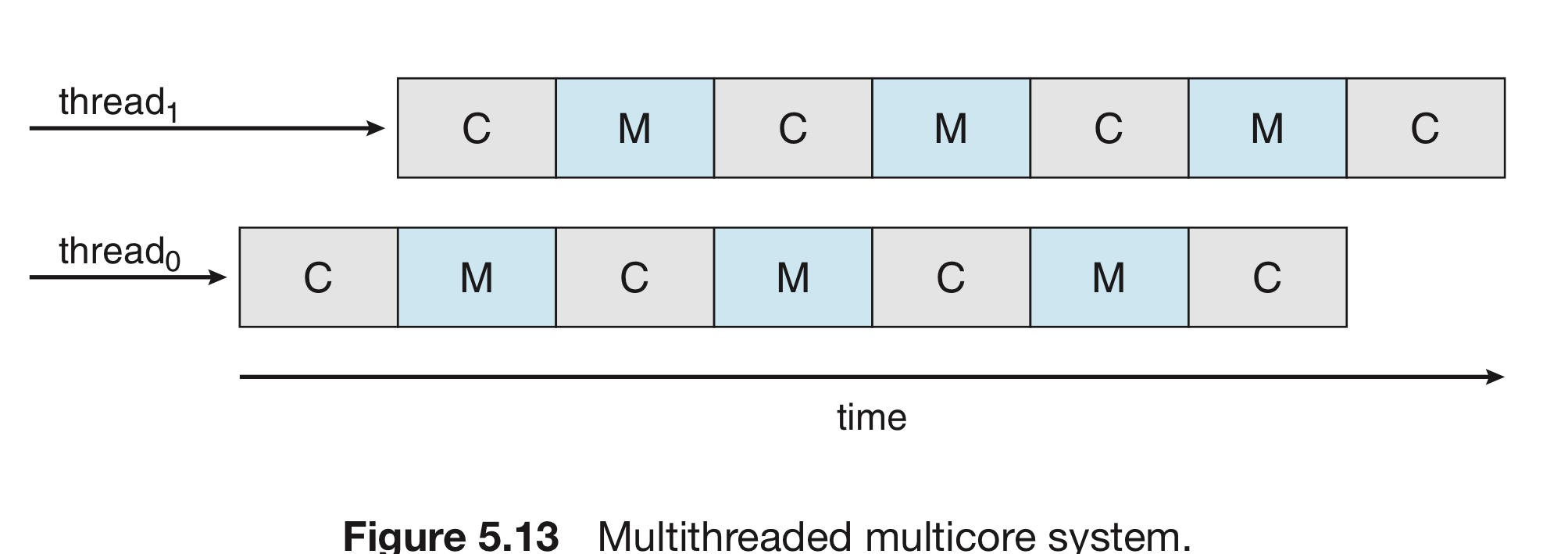

칩 다중 쓰레딩으로 이를 극복한 모습.

프로세서가 멀티쓰레드를 지원하는 방식은 두가지이다.

쓰레드를 바꾸는 방식이라고 생각하면 될 듯

거친(coarse-grained) 다중 쓰레딩
- 쓰레드가 긴 지연시간을 가진 이벤트가 발생할 때까지 한 코어에서 수행
- 다른 쓰레드가 실행되려면 명령어 파이프라인이 완전히 정리되어야 함
- 따라서 쓰레드 간 교환은 비용이 많이 듬.
- 새 쓰레드가 실행되면 파이프라인이 새 쓰레드의 명령어로 채워짐.
세밀한(fine-grained) 다중 쓰레딩
- 명령어 주기의 경계와 같이 세밀한 시점에서 쓰레드 교환이 일어남.
- 구조적 설계로써 쓰레드 교환을 위한 회로를 포함.
- 쓰레드 간 교환의 비용이 적어짐.

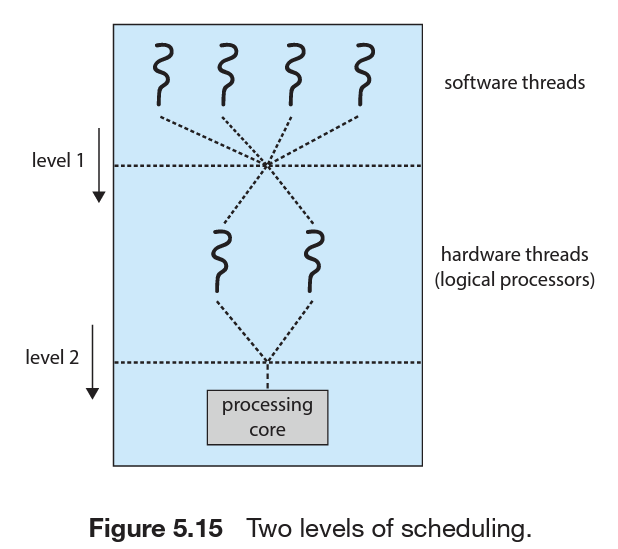

멀티쓰레드 스케줄

처리 코어는 1번에 1개의 하드웨어 쓰레드만 처리할 수 있음.

따라서 이에 대한 스케쥴링 단계가 필요하다.

운영체제가 소프트웨어 쓰레드를 선택.

이때 파트3에서 소개한 각종 알고리즘을 이용.
하드웨어 쓰레드를 결정하는 방법을 명시.
- 라운드 로빈 알고리즘을 사용
  - UltraSPARC T3가 선택한 방법
- 코어 당 2개의 하드웨어-관리 쓰레드를 가진 이중코어에서 결정
  - 인텔 아이테니엄이 이 방식을 채택한 대표 사례
  - 각 하드웨어 쓰레드에 동적 긴급도가 부여
  - 긴급도가 높은 것을 먼저 선택

다만, 서로 다른 두 가지 스케쥴링 단계는 반드시 상호 배타적일 필요는 없음.

1번째 단계가 프로세스 자원공유를 인식하고 있으면 보다 효과적인 결정을 내릴 수 있음.
운영체제가 프로세서 자원 공유 수준을 알고 있으면 자원을 공유하지 않는

논리 프로세서에 소프트웨어 쓰레드를 스케쥴할 수 있음.

로드 밸런싱

💡 SMP 시스템의 모든 코어에게 부하를 잘 배분하는 것.

SMP 시스템에서 멀티코어를 잘 활용하려면, 부하를 모든 코어에 잘 배분하는 것이 필요.

각 코어가 자기만의 준비 큐를 가지고 있는 시스템에서만 유효한 케이스

접근법

두 접근법은 상호배타적인 것이 아니며 동시에 구현 가능

push 이주
- 특정 태스크가 주기적으로 각 코어의 부하를 검사
- 만약 불균형 상태이면, 덜 바쁜 쪽으로 쓰레드를 이동
pull 이주
- 쉬고 있는 코어가 바쁜 코어를 기다리고 있는 프로세스를 pull할 때 일어남

프로세서 선호도

앞의 내용을 통해 쓰레드는 여러 프로세서를 돌아다닐 수 있음.

그런데, 쓰레드가 이동할 때마다 이전 프로세서 내의 cache를 지우고,

새 프로세서 내의 cache를 채워야 한다.
이 비용이 크기 때문에 운영체제는 기존의 cache(=warm cache)를 계속 쓰려고 하는 경향이 있는데, 이를 프로세서 선호도라고 한다.

스케쥴링 가능한 쓰레드의 큐를 구성하기 위한 2가지 전략은 프로세서 선호도에 영향을 미친다.

공통 준비 큐가 있는 경우, 선택된 쓰레드는 어느 프로세서에서건 실행 가능.
- 쓰레드가 새 프로세서로 옮겨가면, 해당 프로세서의 캐시를 리필.
프로세서마다 자신의 큐가 있는 경우, 쓰레드는 항상 동일한 프로세서에 스케쥴됨.
- 이 경우 warm cache의 내용을 활용할 수 있다.
- 기본적으로 프로세서별 준비 큐는 프로세서 선호도를 무료로 제공.

선호도의 종류

약한 선호도 : 운영체제가 동일한 프로세서에서 프로세스를 실행시키려고 노력하는 정책을 가지지만 보장하지 않을 때
강한 선호도 : 프로세서는 자신이 실행될 프로세서 집합을 명시할 수 있음.

리눅스의 경우, 약한 선호도를 구현

하지만, 강한 선호도를 구현하는 시스템 콜도 있음.

NUMA 시스템

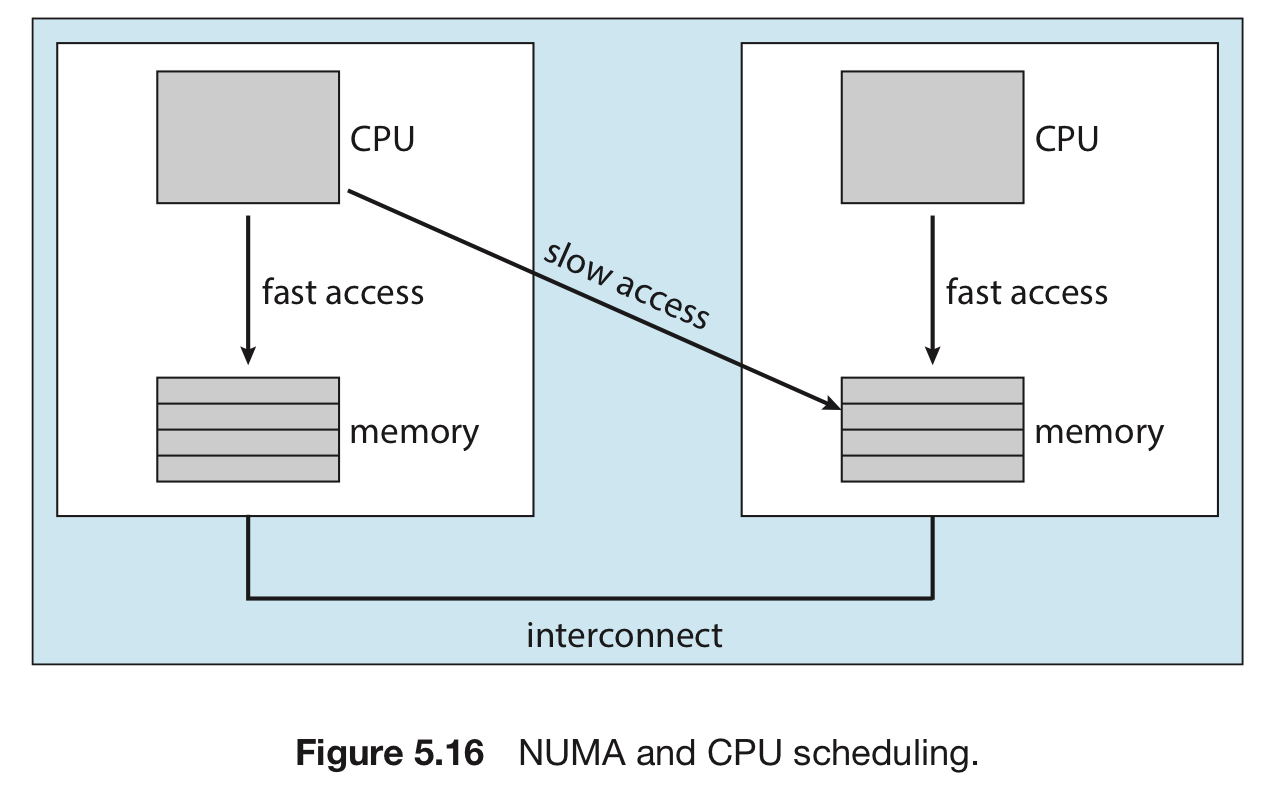

시스템의 메인 메모리 아키택처(=RAM 구조)는 프로세서 선호도 문제에 영향을 줄 수 있음.

이 그림과 같이 메모리에 접근하는 시간이 메모리와 프로세스의 위치에 따라 달라지는 구조를 NUMA(불균일 기억 장치 접근)라고 한다.

부하균등이 프로세서 선호도의 이점을 상쇄한다.

한 프로세서에서 다른 프로세서로 쓰레드를 옮기면 과부하는 사라져도, 기존의 캐시 메모리(hot cache)를 이용한다는 장점은 사라진다.
부하균등 vs 프로세서 선호도의 균형을 맞추는 것이 중요.

이기종 멀티프로세서

모바일 시스템, 특히 ARM 계열에서는 빅리틀 코어라는 기술이 있다.

지금까지 설명한 멀티코어 : 모든 코어의 기능이 동일하다.
빅리틀 코어 : 클럭의 속도와 전력 관리 측면에서 차이가 난다.

각 코어의 역할을 살펴보자면…

빅코어 : 에너지를 더 소모하지만, 클럭의 속도가 빠른다.
리틀코어 : 에너지를 적게 소모하지만, 클럭의 속도가 느리다.
그래서 이기종(heterogeneous) 멀티프로세서라고 함.
